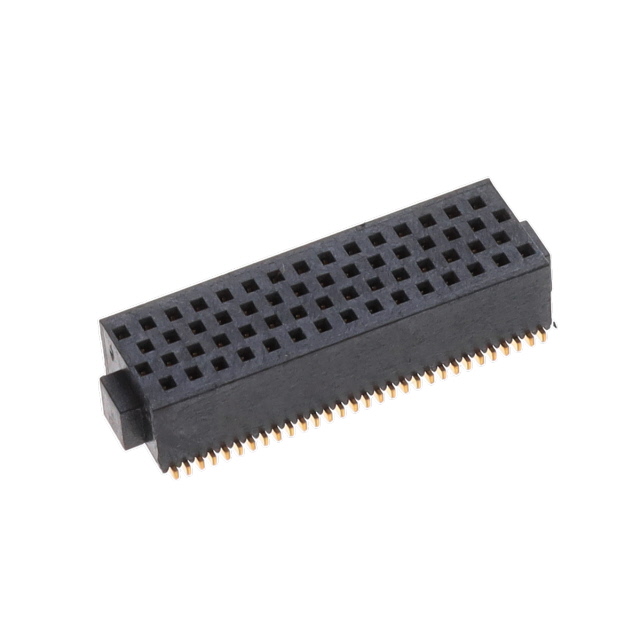

Name: SOLC-115-02-L-Q-P
Brand: WORLDPO/沃德披欧
SKU: SOLC-115-02-L-Q-P
Price: 79.97 CNY
Availability: InStock

资料下载

下载SOLC-115-02-L-Q-P连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册 WSOLC系列图纸

SOLC-115-02-L-Q-P PDF手册 3D 图纸

制造商型号 WSOLC-4X15H02LQP

被替代型号

SOLC-115-02-L-Q-P

￥79.97 ￥84.32 库存 197 件

国产替代兼容Samtec 按需定制

引脚间距	1.27mm	产品编码	SOLC-115-02-L-Q-P
产品系列	WSOLC	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-12
应用说明 FOURRAY™ SOLC系列1.27mm间距4排连接器，总pins为60。连接器类型：插座，触头类型：叉状，样式：板至板，针位数：60，加载的针位数：所有，间距 - 配接：0.050"（1.27mm），排数：4，排距 - 配接：0.050"（1.27mm），安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），绝缘颜色：黑色，绝缘高度：0.160"（4.06mm），接触长度 - 柱：-，工作温度：-55°C ~ 125°C，材料可燃性等级：UL94 V-0，触头表面处理 - 柱：镀金，接合堆叠高度：-，侵入防护：-，特性：拾放，额定电流（安培）：2.4A/触头，额定电压：-

最新产品

规格参数
图纸系列
常见问题
同系列推荐

SOLC-115-02-L-Q-A

SOLC-115-02-L-Q-A替代的产品是WTOLC-4X15H12SQA，SMT表面贴装公头TOLC-115-12-L/F/S-Q-A-K1.27mm4排60Pin连接器，高低频抗热耐寒耐插拔抗氧化，SOLC-115-02-L-Q-A*母头*配对合高8mm

SOLC-115-02-L-Q-A

SOLC-115-02-L-Q-A替代的产品是WSOLC-4X15H02LQA

SOLC-115-02-L-Q-LC

SOLC-115-02-L-Q-LC替代的产品是WSOLC-4X15H02LQLC

SOLC-115-02-F-Q-A

SOLC-115-02-F-Q-A替代的产品是WSOLC-4X15H02FQA

SOLC-105-02-F-Q-A

SOLC-105-02-F-Q-A替代的产品是WSOLC-4X05H02FQA

SOLC-105-02-F-Q-LC

SOLC-105-02-F-Q-LC替代的产品是WSOLC-4X05H02FQLC,替代SAMTEC申泰SOLC-105-02-L/F/S-Q-LC-K-TR母座1.27mm4排20Pin,抗热耐寒

SOLC-105-02-L-Q-A

SOLC-105-02-L-Q-A替代的产品是WSOLC-4X05H02LQA

SOLC-105-02-L-Q-LC

SOLC-105-02-L-Q-LC替代的产品是WSOLC-4X05H02LQLC,替代SAMTEC申泰SOLC-105-02-L/F/S-Q-LC-K-TR母座1.27mm4排20Pin,抗热耐寒

WSOLC系列图纸系列图纸新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WSOLC	类型	针座 / 排针
间距	1.27mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	-55℃～125℃	树脂颜色	绿色 + 镀镍后镀金
电镀	镀金（Au）	电镀厚度	4μin（0.102μm）
包装形式	多层卷盘	每触点额定电流(Max)(A)	30～50A
导线绝缘直径(mm)	1.10	工作电压(VAC/DC)	25
线径规格(AWG)	34	电路数	60
排数	4

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WSOLC系列的SOLC-115-02-L-Q-P的连接器，间距是1.27mm，针脚数是60，目前还有现货的，当前库存还有197个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-12 17:07:17 回复：2026-08-12 17:12:58
Q：你好，这款SOLC-115-02-L-Q-P连接器与TOLC-125-02-S-Q-A在类型、颜色/树脂、终端界面-类型有什么区别？

你好，SOLC-115-02-L-Q-P与TOLC-125-02-S-Q-A这两款连接器的终端界面-类型相同，均为表面贴装（SMD）。区别主要体现在类型和颜色/树脂上：SOLC-115-02-L-Q-P的类型为针座 / 排针、颜色/树脂为绿色 + 镀镍后镀金；而TOLC-125-02-S-Q-A的类型为接头、颜色/树脂为蓝色 + 镀金(Au)－10μin。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-12 17:50:27 回复：2026-08-12 17:50:27
Q：你好，这款SOLC-115-02-L-Q-P连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为SOLC-115-02-L-Q-P连接器是母头。如果要搭配使用的话，该系列与TOLC配对使用，推荐的配套TOLC型号有：TOLC-120-02-L-Q、TOLC-105-22-L-Q-A、TOLC-105-12-S-Q-A、TOLC-105-22-S-Q-LC、TOLC-105-22-S-Q、TOLC-110-12-F-Q-A、TOLC-105-12-L-Q、TOLC-110-02-F-Q-A。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-12 17:50:15 回复：2026-08-12 17:50:15
Q：你好，这款连接器对应的是申泰SOLC吗？能直接替代使用吗？

你好，是的这款连接器完全对标申泰SOLC系列，连接器的排数，pin位，针脚数都是一致的，可以完全替代，实现1:1兼容，无需修改PCB设计，无需重新验证，原位替换，即插即用

提问：2026-05-14 14:18:24 回复：2026-05-14 14:21:54
