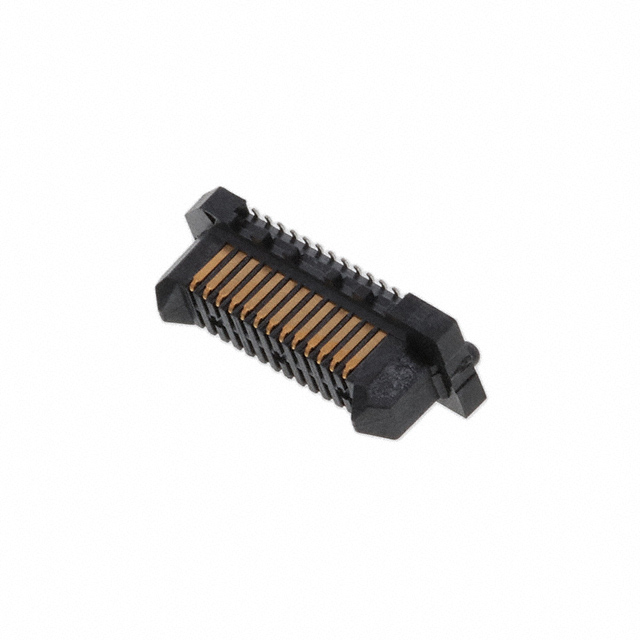

Name: ERM8-013-02.0-L-DV-TR
Brand: WORLDPO/沃德披欧
SKU: ERM8-013-02.0-L-DV-TR
Price: 31.84 CNY
Availability: InStock

资料下载

下载ERM8-013-02.0-L-DV-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册

ERM8-013-02.0-L-DV-TR PDF手册 3D 图纸

制造商型号 WERM8-2X13H02.0LDVTR

被替代型号

ERM8-013-02.0-L-DV-TR

￥31.84 ￥35.87 库存 8671 件

国产替代兼容Samtec 按需定制

引脚间距	0.80mm	产品编码	ERM8-013-02.0-L-DV-TR
产品系列	WERM8	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-12
应用说明 Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为26。连接器类型：接头，中央触点带，针位数：26，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板导轨，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：7mm，9mm，12mm，板上高度：0.235"（5.97mm）

最新产品

规格参数
图纸系列
常见问题
同系列推荐

ERM8-005-05.0-F-DV-K-TR

ERM8-005-05.0-F-DV-K-TR 的兼容型号为 WERM8-2X5H05.0FDVKTR。ERM8-005-05.0-L/F/S-DV-K-TR 是一款 10 针公头连接器，配对高度为 10/12 mm，现货供应。该板对板连接器具备良好的耐热及耐寒性能。

ERM8-005-05.0-L-DV-K-TR

ERM8-005-05.0-L-DV-K-TR替代的产品是WERM8-2X5H05.0LDVKTR,替代SAMTEC申泰ERF8-005-07.0-L/S-DV-K-TR母头连接器2排10Pin配对合高12mm0.8mm

ERM8-005-05.0-S-DV-K-TR

ERM8-005-05.0-S-DV-K-TR 的兼容型号为 WERM8-2X5H05.0SDVKTR。ERM8-005-05.0-L/F/S-DV-K-TR 是一款 10 针公头连接器，配对高度为 10/12 mm，现货供应。该板对板连接器具备良好的耐热及耐寒性能。

ERM8-010-01-L-D-RA-L-TR

ERM8-010-01-L-D-RA-L-TR的兼容型号为 WERF8-2X10H01.0LDRALTR。ERM8-010-05.0-L/F/S-DV-K-TR 是一款公头连接器，具有 2 排 20 针，配对高度为 10/12 mm。该板对板连接器具备耐高温及耐低温特性。

ERM8-010-02.0-L-DV

ERM8-010-02.0-L-DV替代的产品是WERM8-2X10H02.0LDV,替代申泰ERF8-010-07.0-L/S-DV-K-TR母头连接器2排20Pin 配对合高9/12mm

ERM8-010-02.0-L-DV-TR

ERM8-010-02.0-L-DV-TR 的兼容型号/替代型号为 WERM8-2X10H02.0LDVTR，可替代 SAMTEC ERM8-010/040/050/060/030/070-02.0-L/S-DV-K-TR 系列，具备耐热及耐寒特性。

ERM8-010-05.0-F-DV-K-TR

ERM8-010-05.0-F-DV-K-TR 的兼容型号为 WERM8-2X10H05.0FDVKTR。ERM8-010-05.0-L/F/S-DV-K-TR 是一款公头连接器，采用 2 排 20 针设计，配对高度为 10/12 mm。该板对板连接器具备耐高温及耐低温特性。

ERM8-010-05.0-L-DV

ERM8-010-05.0-L-DV替代的产品是WERM8-2X10H05.0LDV,替代申泰ERF8-010-07.0-L/S-DV-K-TR母头连接器2排20Pin 配对合高9/12mm

WilliamHill中文官方网站中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WERM8	类型	接头
间距	0.80mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	其它	树脂颜色	深灰色
电镀	镀金（Au）	电镀厚度	100μin（2.54μm）
包装形式	卷盘	每触点额定电流(Max)(A)	10～30A
导线绝缘直径(mm)	2.42	工作电压(VAC/DC)	600
线径规格(AWG)	22～28	电路数	26
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WERM8系列的ERM8-013-02.0-L-DV-TR的连接器，间距是0.80mm，针脚数是26，目前还有现货的，当前库存还有8671个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-12 17:07:20 回复：2026-08-12 17:12:57
Q：你好，这款ERM8-013-02.0-L-DV-TR连接器与ERM8-012-05.0-L-DV-K-TR在材料/金属、方向、电镀厚度有什么区别？

你好，ERM8-013-02.0-L-DV-TR与ERM8-012-05.0-L-DV-K-TR这两款连接器的方向相同，均为直脚 / 直立型。区别主要体现在材料/金属和电镀厚度上：ERM8-013-02.0-L-DV-TR的材料/金属为其它、电镀厚度为100μin（2.54μm）；而ERM8-012-05.0-L-DV-K-TR的材料/金属为高铜合金（插针 / 引脚）、电镀厚度为2μin（0.051μm）。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-12 17:50:27 回复：2026-08-12 17:50:27
Q：你好，这款ERM8-013-02.0-L-DV-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为ERM8-013-02.0-L-DV-TR连接器是公头。如果要搭配使用的话，该系列与ERF8配对使用，推荐的配套ERF8型号有：ERF8-100-05.0-L-DV-K-TR、ERF8-050-07.0-L-DV-K-TR、ERF8-010-07.0-L-DV-K-TR、ERF8-080-04.0-L-DV-K-TR、ERF8-010-01-L-DV-K-TR、ERF8-070-03.0-L-DV-K-TR、ERF8-070-04.0-L-DV-K-TR、ERF8-080-07.0-S-DV-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-12 17:50:15 回复：2026-08-12 17:50:15
