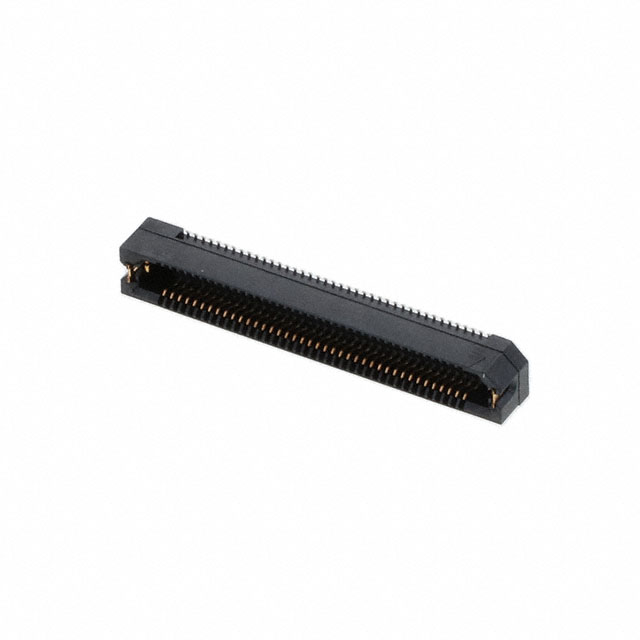

Name: ERF8-040-05.0-L-DV-L-K-TR
Brand: WORLDPO/沃德披欧
SKU: ERF8-040-05.0-L-DV-L-K-TR
Price: 37.11 CNY
Availability: InStock

资料下载

下载ERF8-040-05.0-L-DV-L-K-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册 WERF8系列图纸

ERF8-040-05.0-L-DV-L-K-TR PDF手册 3D 图纸

制造商型号 WERF8-2X40H05.0LDVLKTR

被替代型号

ERF8-040-05.0-L-DV-L-K-TR

￥37.11 ￥40.23 库存 8569 件

国产替代兼容Samtec 按需定制

引脚间距	0.80mm	产品编码	ERF8-040-05.0-L-DV-L-K-TR
产品系列	WERF8	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-12
应用说明 Edge Rate™ ERF8系列0.80mm间距2排连接器，总pins为80。连接器类型：插口，外罩触点，针位数：80，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板件导轨，卡锁，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：7mm，10mm，13mm，14mm，20mm，板上高度：0.210"（5.33mm）

最新产品

规格参数
图纸系列
常见问题
同系列推荐

ERF8-040-05.0-L-DV-K-TR

Edge Rate™ ERF8系列0.80mm间距2排连接器，总pins为80。连接器类型：插口，外罩触点，针位数：80，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：7mm，10mm，13mm，14mm，20mm，板上高度：0.210"（5.33mm）

ERF8-040-05.0-L-DV

ERF8-040-05.0-L-DV替代的产品是WERF8-2X40H05.0LDV,替代申泰ERM8-040-02.0-L/S-DV-K-TR公头连接器2排80Pin 配对合高7/9mm,抗热耐寒

ERF8-040-05.0-S-DV

ERF8-040-05.0-S-DV替代的产品是WERF8-2X40H05.0SDV,替代申泰ERM8-040-02.0-L/S-DV-K-TR公头连接器2排80Pin 配对合高7/9mm,抗热耐寒

ERF8-005-05.0-L-DV-K-TR

ERF8-005-05.0-L-DV-K-TR替代的产品是WERF8-2X5H05.0LDVKTR,替代申泰ERF8-005-05.0-L/S-DV-K-TR0.8mm母头连接器2排10Pin配对合高10mm

ERF8-005-05.0-S-DV-K-TR

ERF8-005-05.0-S-DV-K-TR替代的产品是WERF8-2X5H05.0SDVKTR,替代申泰ERF8-005-05.0-L/S-DV-K-TR0.8mm母头连接器2排10Pin配对合高10mm

ERF8-005-07.0-L-DV-K-TR

ERF8-005-07.0-L-DV-K-TR替代的产品是WERF8-2X5-H07.0LDVKTR,替代SAMTEC申泰ERF8-005-07.0-L/S-DV-K-TR母头连接器2排10Pin配对合高12mm0.8mm

ERF8-005-07.0-S-DV-K-TR

ERF8-005-07.0-S-DV-K-TR替代的产品是WERF8-2X5H07.0SDVKTR,替代SAMTEC申泰ERF8-005-07.0-L/S-DV-K-TR母头连接器2排10Pin配对合高12mm0.8mm

ERF8-010-03-L-D-RA-L-TR

ERF8-010-03-L-D-RA-L-TR 的兼容型号为 WERF8-2X10H03.0LDRALTR。ERM8-010-05.0-L/F/S-DV-K-TR 是一款公头连接器，具有 2 排 20 针，配对高度为 10/12 mm。该板对板连接器具备耐高温及耐低温特性。

WERF8系列图纸系列图纸新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WERF8	类型	针座 / 排针
间距	0.80mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	其它	树脂颜色	橙色 + 镀金(Au)－30μin
电镀	镀金（Au）	电镀厚度	30μin（0.76μm）
包装形式	多层卷盘	每触点额定电流(Max)(A)	5～10A
导线绝缘直径(mm)	1.52	工作电压(VAC/DC)	100
线径规格(AWG)	14～18	电路数	80
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WERF8系列的ERF8-040-05.0-L-DV-L-K-TR的连接器，间距是0.80mm，针脚数是80，目前还有现货的，当前库存还有8569个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-12 17:07:15 回复：2026-08-12 17:12:58
Q：你好，这款ERF8-040-05.0-L-DV-L-K-TR连接器与ERM8-050-02.0-L-DV-K-TR在类型、材料/金属、电镀有什么区别？

你好，ERF8-040-05.0-L-DV-L-K-TR与ERM8-050-02.0-L-DV-K-TR这两款连接器的类型和电镀相同，均为针座 / 排针、镀金（Au）。区别主要体现在材料/金属上：ERF8-040-05.0-L-DV-L-K-TR的材料/金属为其它；而ERM8-050-02.0-L-DV-K-TR的材料/金属为黄铜。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-12 17:50:27 回复：2026-08-12 17:50:27
Q：你好，这款ERF8-040-05.0-L-DV-L-K-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为ERF8-040-05.0-L-DV-L-K-TR连接器是母头。如果要搭配使用的话，该系列与ERM8配对使用，推荐的配套ERM8型号有：ERM8-040-02.0-L-DV-K-TR、ERM8-020-04.0-L-DV-K-TR、ERM8-010-05.0-L-DV-K-TR、ERM8-060-04.0-L-DV-K-TR、ERM8-070-04.0-L-DV-K-TR、ERM8-050-01-L-DV-K-TR、ERM8-070-02.0-L-DV-K-TR、ERM8-030-09.0-L-DV-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-12 17:50:15 回复：2026-08-12 17:50:15
