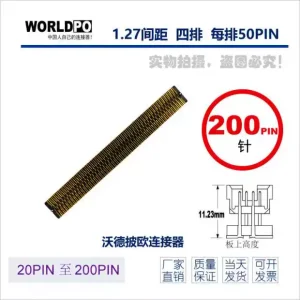

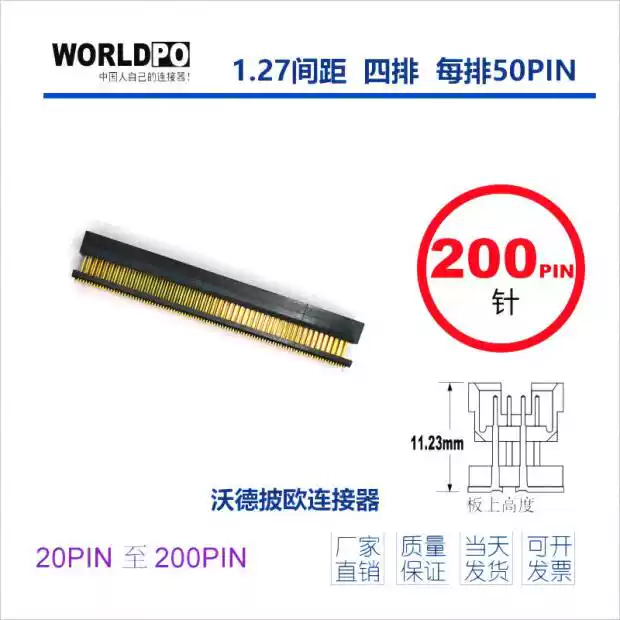

Name: TOLC-150-32-F-Q-LC
Brand: WORLDPO/沃德披欧
SKU: TOLC-150-32-F-Q-LC
Availability: InStock

资料下载

下载TOLC-150-32-F-Q-LC连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册.pdf TOLC-150-32-F-Q-LC PDF手册下载 3D 图纸下载

制造商型号 WTOLC-4X50H32FQLC

被替代型号

TOLC-150-32-F-Q-LC

￥52.89 ￥83.89 库存 2366 件

国产替代兼容Samtec 现货供应

引脚间距	1.27mm	产品编码	TOLC-150-32-F-Q-LC
产品系列	WTOLC	在产状态	在产
产品分类	板对板连接器	发布时间	2026-07-14
应用说明 TOLC-150-32-F-Q-LC替代的产品是WTOLC-4X50H32FQLC，替代SAMTEC申泰TOLC-150-32-L/F-Q-LC-K-TR公头1.27mm间距4排200P,适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，TTOLC-150-32-F-Q-LC公头3迈

最新产品

规格参数
常见问题
同系列推荐

TOLC-150-32-L-Q-LC

TOLC-150-32-L-Q-LC替代的产品是WTOLC-4X50H32LQLC，替代SAMTEC申泰TOLC-150-32-L/F-Q-LC-K-TR公头1.27mm间距4排200P,适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，TOLC-150-32-L-Q-LC*公头*10迈

TOLC-105-12-F-Q-A

TOLC-105-12-F-Q-A替代的产品是WTOLC-4X05H12FQA，SMT表面贴装公头TOLC-105-12-L/F/S-Q-A-K1.27mm4排20Pin连接器，接触件材质（镀金），高低频抗热耐寒耐插拔抗氧化，TOLC-105-12-F-Q-A*公头*3μ

TOLC-105-12-F-Q-LC

TOLC-105-12-F-Q-LC替代的产品是WTOLC-4X05H12FQLC，SMT表面贴装公头TOLC-105-12-L/F/S-Q-LC-K1.27mm4排20Pin连接器，TOLC-105-12-L-Q-LC*公头*10μ，接触件材质-镀金

TOLC-105-12-L-Q-A

TOLC-105-12-L-Q-A替代的产品是WTOLC-4X05H12LQA，SMT表面贴装公头TOLC-105-12-L/F/S-Q-A-K1.27mm4排20Pin连接器，接触件材质（镀金），高低频抗热耐寒耐插拔抗氧化，TOLC-105-12-L-Q-A*公头*10μ

TOLC-105-12-L-Q-LC

TOLC-105-12-L-Q-LC替代的产品是WTOLC-4X05H12LQLC，SMT表面贴装公头TOLC-105-12-L/F/S-Q-LC-K1.27mm4排20Pin连接器，TOLC-105-12-L-Q-LC*公头*10μ，接触件材质-镀金

TOLC-105-12-S-Q-A

TOLC-105-12-S-Q-A替代的产品是WTOLC-4X05H12SQA，SMT表面贴装公头TOLC-105-12-L/F/S-Q-A-K1.27mm4排20Pin连接器，接触件材质（镀金），高低频抗热耐寒耐插拔抗氧化，SOLC-105-02-L-Q-A*母头*配对合高8mm

TOLC-105-12-S-Q-LC

TOLC-105-12-S-Q-LC替代的产品是WTOLC-4X05H12SQLC，SMT表面贴装公头TOLC-105-12-L/F/S-Q-LC-K1.27mm4排20Pin连接器，TOLC-105-12-L-Q-LC*公头*10μ，接触件材质-镀金

TOLC-105-22-F-Q-A

TOLC-105-22-F-Q-A替代的产品是WTOLC-4X05H22FQA，高低频抗热耐寒耐插拔抗氧化

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WTOLC	类型	针座 / 排针
间距	1.27mm	端子接口	穿孔插入（PIP/PIH）
方向	直脚 / 直立型	材料-树脂与阻燃性	高铜合金
运行温度范围	-55℃～125℃	树脂颜色	红色 + 镀金(Au)－3μin
电镀	哑光镀锡（Sn）	电镀厚度	80in（2.03μm）
包装形式	管装	每触点额定电流(Max)(A)	2～3A
导线绝缘直径(mm)	1.45～1.90	工作电压(VAC/DC)	380
线径规格(AWG)	20～22	电路数	86
排数	4

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WTOLC系列的TOLC-150-32-F-Q-LC的连接器，间距是1.27mm，针脚数是200，目前还有现货的，当前库存还有2366个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-07-14 09:28:12 回复：2026-07-14 09:29:38
Q：TOLC-150-32-F-Q-LC于SOLC-120-02-L-Q-A有什么区别啊？能搭配使用吗

TOLC-150-32-F-Q-LC和SOLC-120-02-L-Q-A不能搭配使用，三个地方对不上。引脚数：TOLC-150是200位（4排×50）公头，SOLC-120是80位（4排×20）母座，外壳长度不同，物理上插不进去。高度代码：32对02，配对时双方需一致。镀层和后缀：TOLC是-F-（3µin闪金）带锁存器（-LC），SOLC是-L-（10µin金）带对齐引脚/定位柱（-A）。镀层等级不同，锁存机构和对齐引脚配置也不同。两者都属FOURRAY™系列，Tiger Buy™端子系统，1.27mm间距，4排（-Q），SMT，额定电流2.4A/触头。正确配对：TOLC-150-32-F-Q-LC配SOLC-150-32-F-Q-LC，或TOLC-120-02-L-Q-A配SOLC-120-02-L-Q-A。

提问：2026-07-14 09:39:09 回复：2026-07-14 10:05:00
Q：你好，这款TOLC-150-32-F-Q-LC连接器与SOLC-120-02-L-Q-A在包装形式、方向、颜色/树脂有什么区别？

你好，TOLC-150-32-F-Q-LC与SOLC-120-02-L-Q-A这两款连接器的方向相同，均为直脚 / 直立型。区别主要体现在包装形式和颜色/树脂上：TOLC-150-32-F-Q-LC的包装形式为管装、颜色/树脂为红色 + 镀金(Au)－3μin；而SOLC-120-02-L-Q-A的包装形式为载带卷盘、颜色/树脂为番茄红。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-07-14 09:35:51 回复：2026-07-14 09:35:51
Q：你好，这款TOLC-150-32-F-Q-LC连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为TOLC-150-32-F-Q-LC连接器是公头。如果要搭配使用的话，该系列与SOLC配对使用，推荐的配套SOLC型号有：SOLC-115-12-L-Q-A、SOLC-125-02-S-Q-LC、SOLC-120-12-L-Q、SOLC-120-22-S-Q-LC、SOLC-120-02-F-Q、SOLC-115-12-L-Q-LC、SOLC-110-22-F-Q-LC、SOLC-105-02-F-Q-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-07-14 09:35:38 回复：2026-07-14 09:35:38
Q：这个WTOLC系列的连接器跟申泰同系列的差别大吗？

是的，我们的WTOLC系列与申泰的TOLC系列完全一致，包括引脚数，排数，等相关规格都是一样的，完全1:1替换，无需修改PCB设计，无需重新验证，原位替换，即插即用

提问：2026-05-14 15:35:47 回复：2026-05-14 15:39:41
