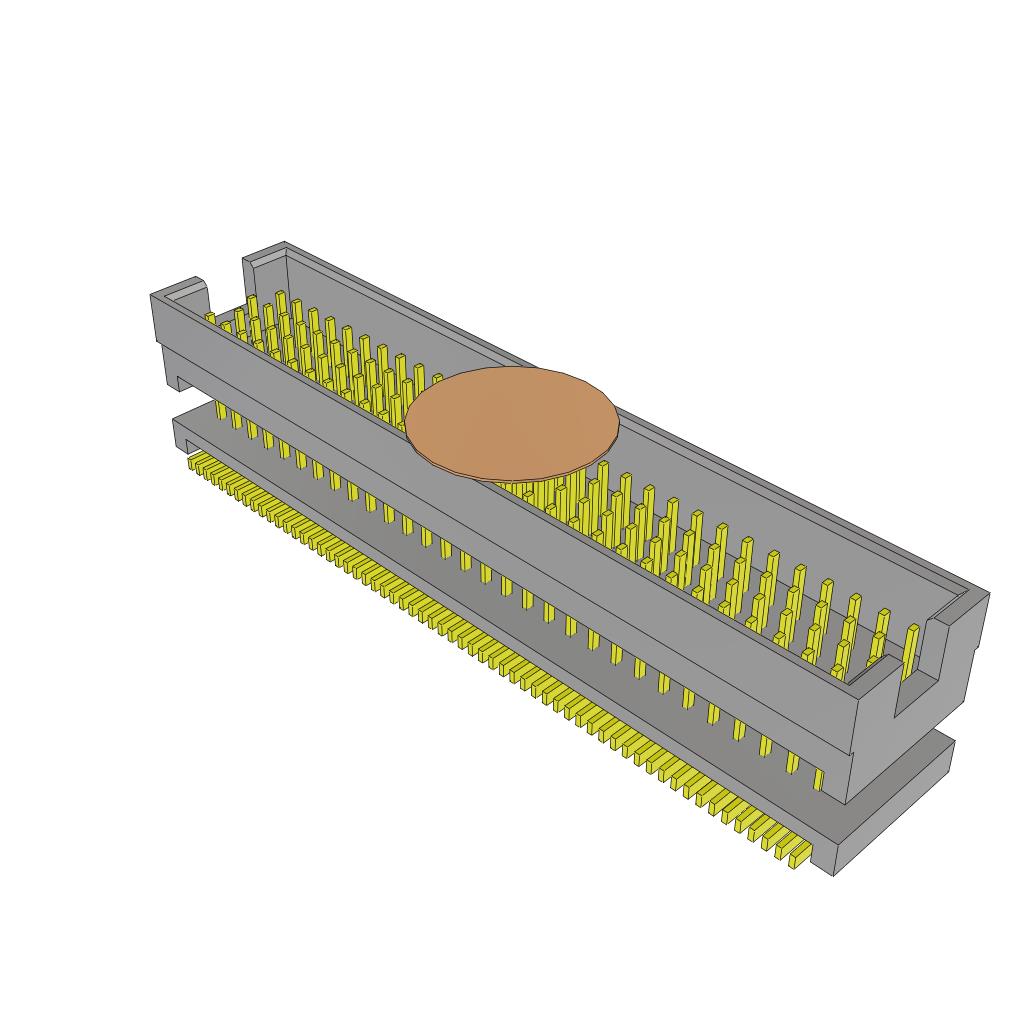

Name: TOLC-130-22-S-Q-K-TR
Brand: WORLDPO/沃德披欧
SKU: TOLC-130-22-S-Q-K-TR
Price: 163.39 CNY
Availability: InStock

资料下载

下载TOLC-130-22-S-Q-K-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

沃德披欧中文产品手册 WTOLC系列图纸

TOLC-130-22-S-Q-K-TR PDF手册 3D 图纸

制造商型号 WTOLC-4X30H22SQKTR

被替代型号

TOLC-130-22-S-Q-K-TR

￥163.39 ￥166.74 库存 2704 件

国产替代兼容Samtec 按需定制

引脚间距	1.27mm	产品编码	TOLC-130-22-S-Q-K-TR
产品系列	WTOLC	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-12
应用说明 FOURRAY™ TOLC系列1.27mm间距4排连接器，总pins为120。连接器类型：针座，抬升式，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：120，排数：4，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板，护罩：带遮蔽 - 4 墙，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.100"（2.54mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.364"（9.25mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：30.0µin（0.76µm），触头表面处理 - 柱：镀金，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：2.4A/触头，额定电压：-

最新产品

规格参数
图纸系列
常见问题
同系列推荐

TOLC-105-12-F-Q-A

TOLC-105-12-F-Q-A替代的产品是WTOLC-4X05H12FQA，SMT表面贴装公头TOLC-105-12-L/F/S-Q-A-K1.27mm4排20Pin连接器，接触件材质（镀金），高低频抗热耐寒耐插拔抗氧化，TOLC-105-12-F-Q-A*公头*3μ

TOLC-105-12-F-Q-LC

TOLC-105-12-F-Q-LC替代的产品是WTOLC-4X05H12FQLC，SMT表面贴装公头TOLC-105-12-L/F/S-Q-LC-K1.27mm4排20Pin连接器，TOLC-105-12-L-Q-LC*公头*10μ，接触件材质-镀金

TOLC-105-12-L-Q-A

TOLC-105-12-L-Q-A替代的产品是WTOLC-4X05H12LQA，SMT表面贴装公头TOLC-105-12-L/F/S-Q-A-K1.27mm4排20Pin连接器，接触件材质（镀金），高低频抗热耐寒耐插拔抗氧化，TOLC-105-12-L-Q-A*公头*10μ

TOLC-105-12-L-Q-LC

TOLC-105-12-L-Q-LC替代的产品是WTOLC-4X05H12LQLC，SMT表面贴装公头TOLC-105-12-L/F/S-Q-LC-K1.27mm4排20Pin连接器，TOLC-105-12-L-Q-LC*公头*10μ，接触件材质-镀金

TOLC-105-12-S-Q-A

TOLC-105-12-S-Q-A替代的产品是WTOLC-4X05H12SQA，SMT表面贴装公头TOLC-105-12-L/F/S-Q-A-K1.27mm4排20Pin连接器，接触件材质（镀金），高低频抗热耐寒耐插拔抗氧化，SOLC-105-02-L-Q-A*母头*配对合高8mm

TOLC-105-12-S-Q-LC

TOLC-105-12-S-Q-LC替代的产品是WTOLC-4X05H12SQLC，SMT表面贴装公头TOLC-105-12-L/F/S-Q-LC-K1.27mm4排20Pin连接器，TOLC-105-12-L-Q-LC*公头*10μ，接触件材质-镀金

TOLC-105-22-F-Q-A

TOLC-105-22-F-Q-A替代的产品是WTOLC-4X05H22FQA，高低频抗热耐寒耐插拔抗氧化

TOLC-105-22-F-Q-LC

TOLC-105-22-F-Q-LC替代的产品是WTOLC-4X05H22FQLC,高低频抗热耐寒耐插拔抗氧化

WTOLC系列图纸系列图纸新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WTOLC	类型	针座 / 排针
间距	1.27mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	磷青铜
运行温度范围	-55℃～125℃	树脂颜色	淡蓝色
电镀	镀金（Au）	电镀厚度	特殊材质 + 电镀组合
包装形式	带麦拉膜托盘	每触点额定电流(Max)(A)	5～10A
导线绝缘直径(mm)	1.80～2.80	工作电压(VAC/DC)	5
线径规格(AWG)	18	电路数	120
排数	4

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WTOLC系列的TOLC-130-22-S-Q-K-TR的连接器，间距是1.27mm，针脚数是120，目前还有现货的，当前库存还有2704个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-12 17:07:19 回复：2026-08-12 17:12:58
Q：你好，这款TOLC-130-22-S-Q-K-TR连接器与ASP-122952-01在材料/金属、方向、类型有什么区别？

你好，TOLC-130-22-S-Q-K-TR与ASP-122952-01这两款连接器的方向相同，均为直脚 / 直立型。区别主要体现在材料/金属和类型上：TOLC-130-22-S-Q-K-TR的材料/金属为磷青铜、类型为针座 / 排针；而ASP-122952-01的材料/金属为其它、类型为端子。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-12 17:50:27 回复：2026-08-12 17:50:27
Q：你好，这款TOLC-130-22-S-Q-K-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为TOLC-130-22-S-Q-K-TR连接器是公头。如果要搭配使用的话，该系列与SOLC配对使用，推荐的配套SOLC型号有：SOLC-105-32-F-Q-A、SOLC-105-12-S-Q-A、SOLC-115-02-F-Q、SOLC-115-22-L-Q-A、SOLC-105-02-S-Q、SOLC-110-02-S-Q-A、SOLC-115-32-L-Q-LC、SOLC-105-22-S-Q-A。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-12 17:50:15 回复：2026-08-12 17:50:15
Q：这个WTOLC系列的连接器跟申泰同系列的差别大吗？

是的，我们的WTOLC系列与申泰的TOLC系列完全一致，包括引脚数，排数，等相关规格都是一样的，完全1:1替换，无需修改PCB设计，无需重新验证，原位替换，即插即用

提问：2026-05-14 15:35:47 回复：2026-05-14 15:39:41
