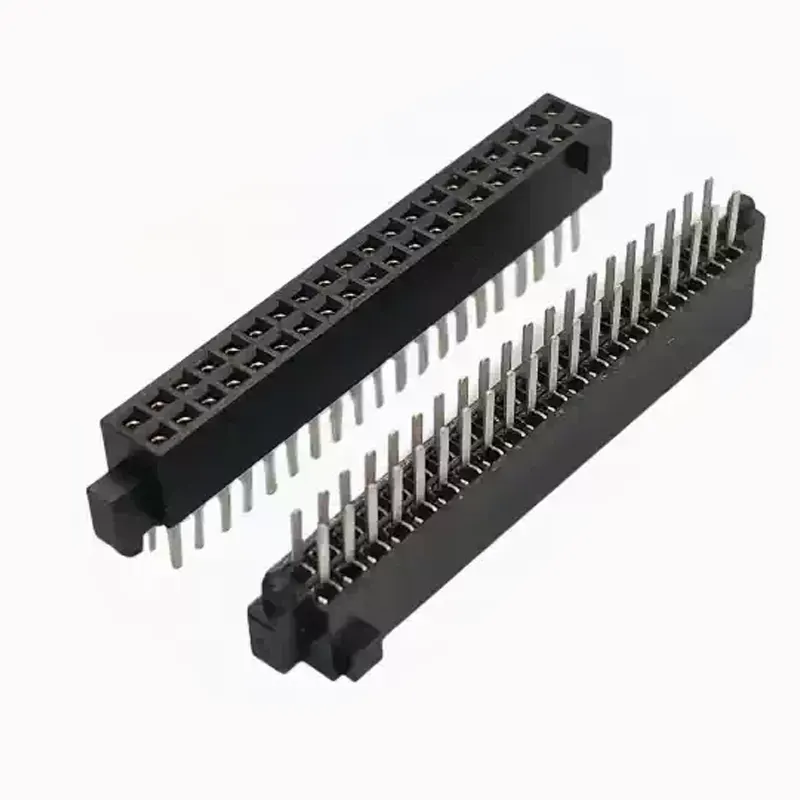

Name: SFM-125-01-L-D-A
Brand: WORLDPO/沃德披欧
SKU: SFM-125-01-L-D-A
Availability: InStock

资料下载

下载SFM-125-01-L-D-A连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

SFM-125-01-L-D-A PDF手册下载 WSFM系列图纸下载沃德披欧中文产品手册.pdf 3D 图纸下载

制造商型号 WSFM-225H01LDA

被替代型号

SFM-125-01-L-D-A

￥12.8 ￥13.8 库存 1589 件

国产替代兼容Samtec 现货供应对板型号对照表板对板厂商

引脚间距	1.27mm	产品编码	SFM-125-01-L-D-A
产品系列	WSFM	在产状态	在产
产品分类	板对板连接器	发布时间	2026-07-07
应用说明 SFM-125-01-L-D-A替代的产品是WSFM-225H01LDA，SFM-110/120/125/130/140-01/02-L/F/S-D-A/LC现货

最新产品

规格参数
常见问题
同系列推荐

SFM-104-01-L-D-LC

SFM-104-01-L-D-LC替代的产品是WSFM-204H01LDLC，SFM-104-01-L/S-D-LC/A-K-TR母头2排8Pin直插1.27mm板对板连接器,适用于电子数码,网络通信,测量仪器,家用电器,医疗器械，SFM-104-01-L-D-LC*母头*10迈*鱼叉

SFM-104-01-S-D-LC

SFM-104-01-S-D-LC替代的产品是WSFM-204H01SDLC，SFM-104-01-L/S-D-LC/A-K-TR母头2排8Pin直插1.27mm板对板连接器,适用于电子数码,网络通信,测量仪器,家用电器,医疗器械，SFM-104-01-S-D-LC*母头*30迈*鱼叉

SFM-105-02-L-D-A

SFM-105-02-L-D-A替代的产品是WSFM-205H02LDA

SFM-105-02-L-D-LC

SFM-105-02-L-D-LC替代的产品是WSFM-205H02LDLC

SFM-105-02-S-D-A

SFM-105-02-S-D-A替代的产品是WSFM-205H02SDA，SFM-105-02-L/S-D-LC/A-K-TR母头2排10Pin贴片1.27mm板对板连接器，SFM-105-02-S-D-A*母座*30迈*柱子

SFM-105-02-S-D-LC

SFM-105-02-L-D-LC替代的产品是WSFM-205H02SDLC，SFM-105-02-L/S-D-LC/A-K-TR母头2排10Pin贴片1.27mm板对板连接器，SFM-105-02-S-D-LC*母座*10迈*鱼叉，排数2 Row

SFM-108-01-L-D-A

SFM-108-01-L-D-A替代的产品是WSFM-208H01LDA

SFM-108-01-L-D-LC

SFM-108-01-L-D-LC替代的产品是WSFM-208H01LDLC

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WSFM	类型	针座 / 排针
间距	1.27mm	端子接口	直插（DIP）
方向	直脚 / 直立型	材料-树脂与阻燃性	高铜合金
运行温度范围	-55℃～125℃	树脂颜色	绿色 + 镀镍后镀金
电镀	镀金（Au）	电镀厚度	1μin（0.025μm）
包装形式	带盖卷盘	每触点额定电流(Max)(A)	0.5～1A
导线绝缘直径(mm)	4.90	工作电压(VAC/DC)	300
线径规格(AWG)	18 双层线	电路数	33
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WSFM系列的SFM-125-01-L-D-A的连接器，间距是1.27mm，针脚数是50，目前还有现货的，当前库存还有1589个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-07-07 10:17:55 回复：2026-07-07 10:19:12
Q：你好，这款连接器与TFM-140-01-S-D-LC有什么区别？能搭配使用吗
你好，SFM-125-01-L-D-A和TFM-140-01-S-D-LC不能配对使用，引脚数不匹配。SFM-125-01-L-D-A是50位母座（2排×25），TFM-140-01-S-D-LC是80位公头（2排×40），50孔对80针，物理上无法对接。
两者同属Tiger Eye™系列，1.27mm间距，均为通孔插装（01引线方式），额定电压250VAC。其余差异：
- 触头材料不同：SFM-125-01-L-D-A为铍铜（BeCu），TFM-140-01-S-D-LC为磷青铜（Phosphor Bronze）。
- 额定电流不同：SFM-125-01-L-D-A为3.2A/触头，TFM-140-01-S-D-LC为3.7A/触头（原文称两者均为3.2A有误）。
- 镀层不同：SFM-125-01-L-D-A为L级（10µin金），TFM-140-01-S-D-LC为S级（30µin金）。
- 辅助定位方式不同：SFM-125-01-L-D-A带板导轨（-A），TFM-140-01-S-D-LC带板锁（-LC）。
正确配对应保证位数一致：用SFM-125-01-L-D-A就配TFM-125-01-S-D-A（同为50位），用TFM-140-01-S-D-LC就配SFM-140-01-S-D-LC（同为80位）。不同后缀（-A、-LC）会影响塑胶体厚度和配接高度，需参考Samtec官方图纸确认。
提问：2026-07-07 11:20:49 回复：2026-07-07 11:39:38
Q：你好，这款SFM-125-01-L-D-A连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为SFM-125-01-L-D-A连接器是母头。如果要搭配使用的话，该系列与TFM配对使用，推荐的配套TFM型号有：TFM-107-04-L-D-LC、TFM-105-01-L-D-DH-A-TR、TFM-107-05-S-D-DP-A、TFM-105-05-L-D-A-K-TR、TFM-107-05-S-D-DH-A-TR、TFM-107-01-S-D-DP-A、TFM-105-02-S-D-LC、TFM-105-02-L-D-A-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-07-07 10:27:39 回复：2026-07-07 10:27:39
