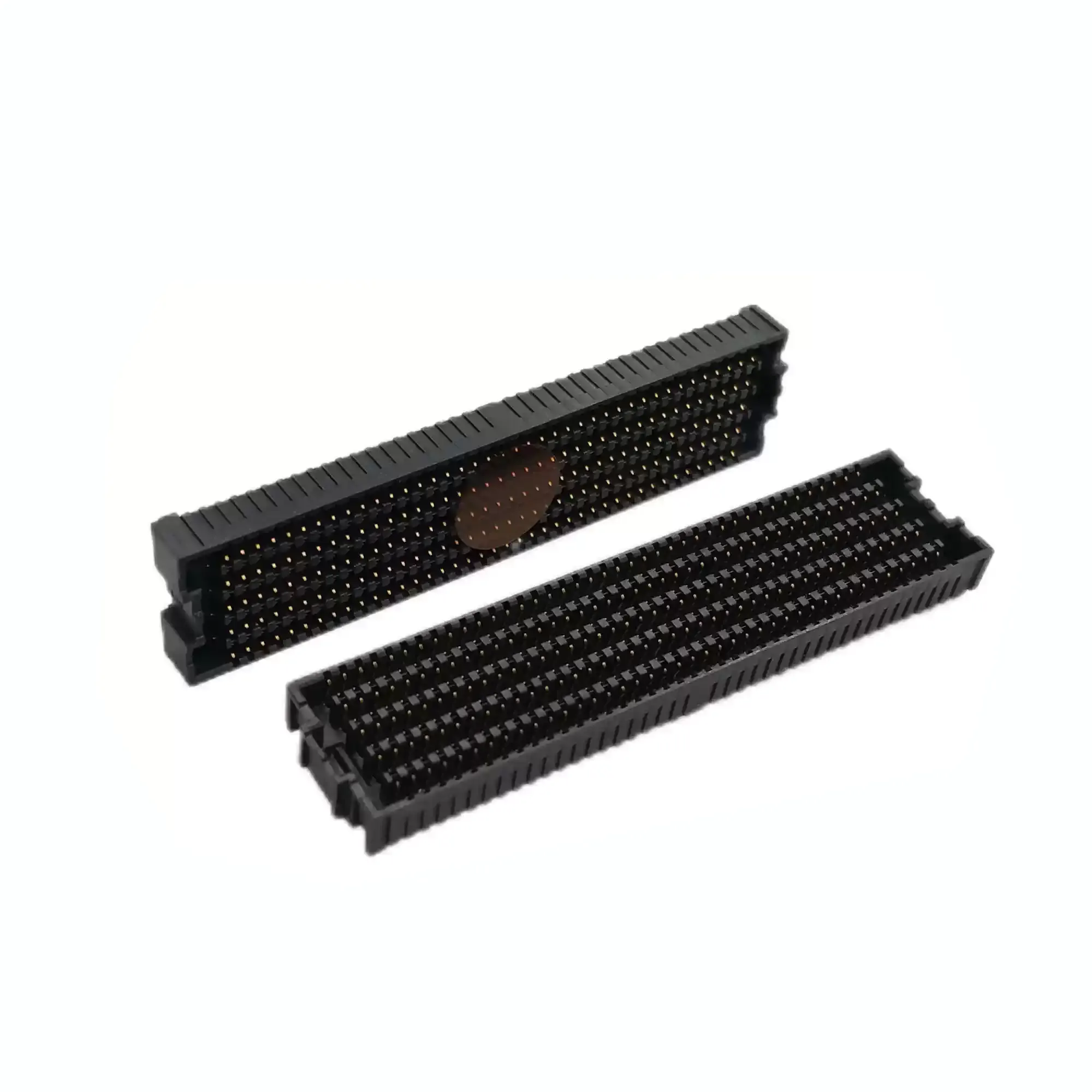

Name: SEAM-40-02.0-L-10-2-A
Brand: WORLDPO/沃德披欧
SKU: SEAM-40-02.0-L-10-2-A
Availability: InStock

资料下载

下载SEAM-40-02.0-L-10-2-A连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

沃德披欧中文产品手册.pdf 3D 图纸下载

制造商型号 wSEAM-10X40H02.0L102A

被替代型号

SEAM-40-02.0-L-10-2-A

￥74.9 ￥75.5 库存 2236 件

国产替代兼容Samtec 现货供应

引脚间距	1.27mm	产品编码	SEAM-40-02.0-L-10-2-A
产品系列	WSEAM	在产状态	在产
产品分类	板对板连接器	发布时间	2026-06-29
应用说明 SEAM-40-02.0-L-10-2-A替代的产品是wSEAM-10X40H02.0L102A，SEAF-40-05.0-L/S-10-2-A-K-TR母形10排400Pin板对板连接器国产，类别板对板连接器，SEAM-40-02.0-L-10-2-A公头合高7mm

最新产品

规格参数
常见问题
同系列推荐

SEAM-40-02.0-L-04-2-A

SEAM-40-02.0-L-04-2-A替代的产品是WSEAM-4X40H02.0L042A

SEAM-40-02.0-L-08-2-A

SEAM-40-02.0-L-08-2-A替代的产品是WSEAM-8X40H02.0L082A

SEAM-40-02.0-S-04-2-A

SEAM-40-02.0-S-04-2-A替代的产品是

SEAM-40-02.0-S-08-2-A

SEAM-40-02.0-S-08-2-A替代的产品是WSEAM-8X40H02.0S082A

SEAM-40-02.0-S-10-2-A

SEAM-40-02.0-S-10-2-A替代的产品是wSEAM-10X40H02.0S102A，SEAF-40-05.0-L/S-10-2-A-K-TR母形10排400Pin板对板连接器国产，类别板对板连接器，SEAM-40-02.0-S-10-2-A*公头*合高7mm

SEAM-10-03.5-L-04-2-A

SEAM-10-03.5-L-04-2-A替代的产品是WSEAM-4X10H03.5L042A

SEAM-10-03.5-S-04-2-A

SEAM-10-03.5-S-04-2-A替代的产品是WSEAM-4X10H03.5S042A

SEAM-15-02.0-L-04-2-A

SEAM-15-02.0-L-04-2-A替代的产品是WSEAM-4X15H02.0L042A

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WSEAM	类型	针座 / 排针
间距	1.27mm	端子接口	直插（DIP）
方向	直脚 / 直立型	材料-树脂与阻燃性	高铜合金（插针 / 引脚）
运行温度范围	-55℃～150℃	树脂颜色	蓝色 + 镀金(Au)－15μin
电镀	镀金 / 镀锡（Au/Sn）	电镀厚度	4μin（0.102μm）
包装形式	管装	每触点额定电流(Max)(A)	2～3A
导线绝缘直径(mm)	4.90	工作电压(VAC/DC)	125
线径规格(AWG)	24～36	电路数	18
排数	10

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WSEAM系列的SEAM-40-02.0-L-10-2-A的连接器，间距是1.27mm，针脚数是400，目前还有现货的，当前库存还有2236个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-06-29 14:04:56 回复：2026-06-29 14:06:48
Q：你好，这款连接器与SEAF-19-06.5-S-06-2-A有什么区别啊？能搭配使用吗？

你好，SEAM-40-02.0-L-10-2-A和SEAF-19-06.5-S-06-2-A配不了，核心原因还是脚数和排数对不上。SEAM-40是10排、每排40位，共400脚；SEAF-19是6排、每排19位，共114脚。400脚的公头插不进114脚的母座。其他参数也不同：SEAM板上高度4.60mm，堆叠7mm到9.5mm，镀层L=10µ"金；SEAF板上高度6.55mm，06.5引线对应更高的堆叠，镀层S=30µ"金。板上高度不一致，机械上也不匹配。SEAM-40-02.0-L-10-2-A要配对，找SEAF-40系列同规格母座（如SEAF-40-05.0-L-10-2-A），同样400脚、10排、1.27mm间距，镀层也对应L。

提问：2026-06-29 14:44:50 回复：2026-06-29 14:47:37
Q：SEAM-40-02.0-L-10-2-A 的主要技术参数和关键特性是什么？适用于哪些场景？

你好，该连接器属于 Samtec SEARAY™ 系列，是一款公头插头，总引脚数 400 个，呈 10 排排列，间距为 1.27mm (0.050")。其板上高度为 4.60mm，可支持的板对板堆叠高度为 7mm、8mm、8.5mm 和 9.5mm。关键特性包括：采用 Edge Rate® 端子系统，支持高达 56 Gbps PAM4 的高速信号传输；触点镀金层厚度为 10µin (0.25µm)，采用 SureCoat™ 技术，属于 Extended Life Product™，可在 -55°C 至 +125°C 宽温范围内工作，额定电流最大 2.7A，额定电压最大 240 VAC / 339 VDC。该型号适用于需要高密度互连的紧凑型电子系统，如通信设备、数据中心、测试仪器等，尤其适合对信号完整性要求较高的高速数字应用。

提问：2026-06-29 14:42:59 回复：2026-06-29 14:43:49
Q：你好，这款SEAM-40-02.0-L-10-2-A连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为SEAM-40-02.0-L-10-2-A连接器是公头。如果要搭配使用的话，该系列与SEAF配对使用，推荐的配套SEAF型号有：SEAF-20-01-L-04-2-RA-A-K、SEAF-20-03.0-L-06-2-A-GP-K-TR、SEAF-20-02.0-L-06-2-A-A、SEAF-20-03.0-L-06-2-A-GP、SEAF-20-02.0-L-10-2-RA-K-TR、SEAF-20-01-L-04-2-RA-GP-K-TR、SEAF-20-03.0-L-10-2-RA-A-K、SEAF-20-02.0-L-04-2-A-GP-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-06-29 14:13:11 回复：2026-06-29 14:13:11
Q：SEAM系列连接器有几排的啊？不同的排数价格差异很大吗

你好，SEAM系列的链接器有4,5,6,7,8,10,14排的，其中(WSEAM4,5和6排的不适用于H06.5的引线样式)，不同排数的SEAM系列连接器价格差异根据材质而定，具体情况可以连接系数人员

提问：2026-05-14 14:29:50 回复：2026-05-14 14:32:12
