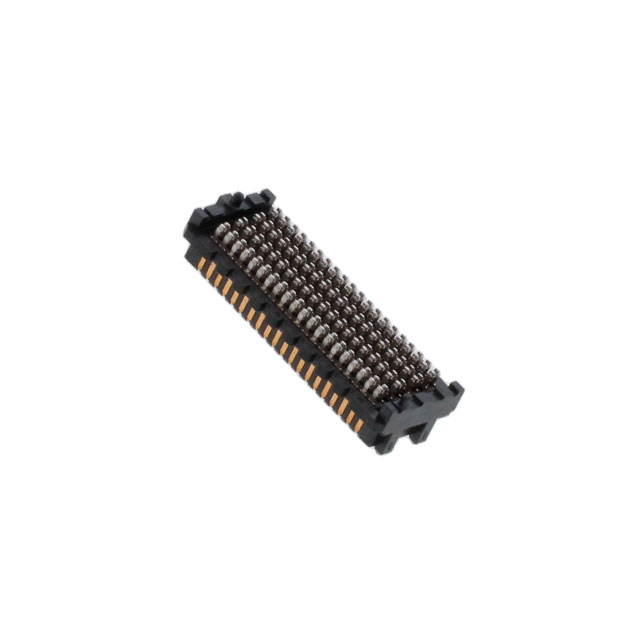

Name: SEAM-20-03.5-L-08-2-A-K-TR
Brand: WORLDPO/沃德披欧
SKU: SEAM-20-03.5-L-08-2-A-K-TR
Price: 119.30 CNY
Availability: InStock

资料下载

下载SEAM-20-03.5-L-08-2-A-K-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

沃德披欧中文产品手册

SEAM-20-03.5-L-08-2-A-K-TR PDF手册 3D 图纸

制造商型号 WSEAM-220H03.5L082AKTR

被替代型号

SEAM-20-03.5-L-08-2-A-K-TR

￥119.3 ￥122.62 库存 8274 件

国产替代兼容Samtec 按需定制

引脚间距	1.27mm	产品编码	SEAM-20-03.5-L-08-2-A-K-TR
产品系列	WSEAM	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-17
应用说明 SEAM-20-03.5-L-08-2-A-K-TR替代的产品是WSEAM-220H03.5L082AKTR，SEARAY™ SEAM系列1.27mm间距8排连接器，总pins为160。连接器类型：高密度阵列，公形，针位数：160，间距：0.050"（1.27mm），排数：8，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：8.5mm，9.5mm，10mm，11mm，板上高度：0.240"（6.10mm）

最新产品

规格参数
图纸系列
常见问题
同系列推荐

SEAM-20-03.5-L-08-2-A

SEAM-20-03.5-L-08-2-A替代的产品是WSEAM-5X20H03.5L082A

SEAM-20-03.5-S-06-2-A-K-TR

SEAM-20-03.5-S-06-2-A-K-TR替代的产品是WSEAM-220H03.5S062AKTR，SEARAY™ SEAM系列1.27mm间距6排连接器，总pins为120。连接器类型：高密度阵列，公形，针位数：120，间距：0.050"（1.27mm），排数：6，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：8.5mm，9.5mm，10mm，11mm，板上高度：0.240"（6.10mm）

SEAM-10-02.0-L-04-2-A

SEAM-10-02.0-L-04-2-A替代的产品是WSEAM-4X10H02.5L042A，SEAF-10-06.5-L/S-04-2-A-K-TR高速连接器母座4排40P合高8.5/10mm，品牌WorldPO，SEAM-10-02.0-L-04-2-A*公头*合高8.5mm

SEAM-10-02.0-S-04-2-A

SEAM-10-02.0-S-04-2-A替代的产品是WSEAM-4X10H02.5S042A，SEAF-10-06.5-L/S-04-2-A-K-TR高速连接器母座4排40P合高8.5/10mm，品牌WorldPO，SEAM-10-02.0-S-04-2-A*公头*合高8.5mm

SEAM-10-03.5-L-04-2-A

SEAM-10-03.5-L-04-2-A替代的产品是WSEAM-4X10H03.5L042A

SEAM-10-03.5-S-04-2-A

SEAM-10-03.5-S-04-2-A替代的产品是WSEAM-4X10H03.5S042A

SEAM-15-02.0-L-04-2-A

SEAM-15-02.0-L-04-2-A替代的产品是WSEAM-4X15H02.0L042A

SEAM-15-02.0-S-04-2-A

SEAM-15-02.0-S-04-2-A替代的产品是WSEAM-4X15H02.0S042A

沃德披欧中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WSEAM	类型	针座 / 排针
间距	1.27mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	其它	树脂颜色	黄色
电镀	镀金（Au）	电镀厚度	10μin（0.254μm）
包装形式	卷盘	每触点额定电流(Max)(A)	30～50A
导线绝缘直径(mm)	2.40	工作电压(VAC/DC)	15
线径规格(AWG)	26～30	电路数	160
排数	8

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WSEAM系列的SEAM-20-03.5-L-08-2-A-K-TR的连接器，间距是1.27mm，针脚数是160，目前还有现货的，当前库存还有8274个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-17 09:33:10 回复：2026-08-17 09:44:40
Q：你好，这款SEAM-20-03.5-L-08-2-A-K-TR连接器与TFM-110-02-L-D-LC在间距、电镀厚度、排数有什么区别？

你好，SEAM-20-03.5-L-08-2-A-K-TR与TFM-110-02-L-D-LC这两款连接器的间距相同，均为1.27mm。区别主要体现在电镀厚度和排数上：SEAM-20-03.5-L-08-2-A-K-TR的电镀厚度为10μin（0.254μm）、排数为8；而TFM-110-02-L-D-LC的电镀厚度为80in（2.03μm）、排数为2。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-17 09:36:26 回复：2026-08-17 09:36:26
Q：你好，这款SEAM-20-03.5-L-08-2-A-K-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为SEAM-20-03.5-L-08-2-A-K-TR连接器是公头。如果要搭配使用的话，该系列与SEAF配对使用，推荐的配套SEAF型号有：SEAF-20-01-L-08-2-A-A-K-TR、SEAF-20-01-L-04-2-A-GP-K-TR、SEAF-20-03.0-L-10-2-RA-K-TR、SEAF-20-01-L-04-2-A-GP、SEAF-20-05.0-L-04-2-A-A-K、SEAF-20-01-L-04-2-RA-A-K-TR、SEAF-20-03.0-L-04-2-RA-A-K、SEAF-20-02.0-L-04-2-A-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-17 09:35:47 回复：2026-08-17 09:35:47
Q：SEAM系列连接器有几排的啊？不同的排数价格差异很大吗

你好，SEAM系列的链接器有4,5,6,7,8,10,14排的，其中(WSEAM4,5和6排的不适用于H06.5的引线样式)，不同排数的SEAM系列连接器价格差异根据材质而定，具体情况可以连接系数人员

提问：2026-05-14 14:29:50 回复：2026-05-14 14:32:12
