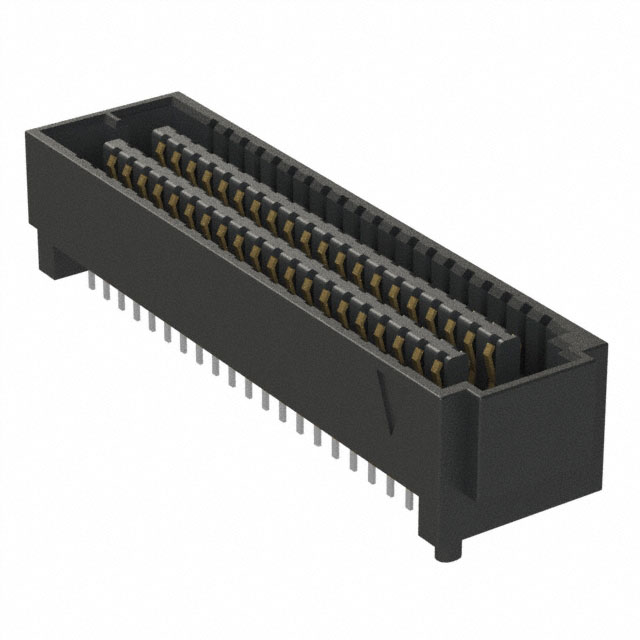

Name: SEAF-20-05.0-S-05-2-A-K-TR
Brand: WORLDPO/沃德披欧
SKU: SEAF-20-05.0-S-05-2-A-K-TR
Price: 82.03 CNY
Availability: InStock

资料下载

下载SEAF-20-05.0-S-05-2-A-K-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

沃德披欧中文产品手册

SEAF-20-05.0-S-05-2-A-K-TR PDF手册 3D 图纸

制造商型号 WSEAF-220H05.0S052AKTR

被替代型号

SEAF-20-05.0-S-05-2-A-K-TR

￥82.03 ￥86.17 库存 7541 件

国产替代兼容Samtec 按需定制

引脚间距	1.27mm	产品编码	SEAF-20-05.0-S-05-2-A-K-TR
产品系列	WSEAF	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-25
应用说明 SEAF-20-05.0-S-05-2-A-K-TR替代的产品是WSEAF-220H05.0S052AKTR，SEARAY™ SEAF系列1.27mm间距5排连接器，总pins为100。连接器类型：高密度阵列，母形，针位数：100，间距：0.050"（1.27mm），排数：5，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：7mm，8mm，8.5mm，11.5mm，12mm，14mm，16mm，18mm，板上高度：0.199"（5.05mm）

最新产品

规格参数
图纸系列
常见问题
同系列推荐

SEAF-20-05.0-S-08-2-A

SEAF-20-05.0-S-08-2-A替代的产品是WSEAF-4X20H05.0S082A

SEAF-20-05.0-S-10-2-A-LP-K-TR

SEAF-20-05.0-S-10-2-A-LP-K-TR替代的产品是WSEAF-220H05.0S102ALPKTR，SEARAY™ SEAF系列1.27mm间距10排连接器，总pins为200。连接器类型：高密度阵列，母形，针位数：200，间距：0.050"（1.27mm），排数：10，安装类型：表面贴装型，特性：板件导轨，卡锁，拾放，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：7mm，8mm，8.5mm，11.5mm，12mm，14mm，16mm，18mm，板上高度：0.199"（5.05mm）

SEAF-20-05.0-L-06-2-A-LP-K-TR

SEAF-20-05.0-L-06-2-A-LP-K-TR替代的产品是WSEAF-220H05.0L062ALPKTR，SEARAY™ SEAF系列1.27mm间距6排连接器，总pins为120。连接器类型：高密度阵列，母形，针位数：120，间距：0.050"（1.27mm），排数：6，安装类型：表面贴装型，特性：板件导轨，卡锁，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：7mm，8mm，8.5mm，11.5mm，12mm，14mm，16mm，18mm，板上高度：0.199"（5.05mm）

SEAF-20-05.0-L-08-2-A

SEAF-20-05.0-L-08-2-A替代的产品是WSEAF-4X20H05.0L082A

SEAF-20-05.0-L-08-2-A-LP-K-TR

SEAF-20-05.0-L-08-2-A-LP-K-TR替代的产品是WSEAF-220H05.0L082ALPKTR，SEARAY™ SEAF系列1.27mm间距8排连接器，总pins为160。连接器类型：高密度阵列，母形，针位数：160，间距：0.050"（1.27mm），排数：8，安装类型：表面贴装型，特性：板件导轨，卡锁，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：7mm，8mm，8.5mm，11.5mm，12mm，14mm，16mm，18mm，板上高度：0.199"（5.05mm）

SEAF-20-05.0-L-10-2-A-LP-K-TR

SEAF-20-05.0-L-10-2-A-LP-K-TR替代的产品是WSEAF-220H05.0L102ALPKTR，SEARAY™ SEAF系列1.27mm间距10排连接器，总pins为200。连接器类型：高密度阵列，母形，针位数：200，间距：0.050"（1.27mm），排数：10，安装类型：表面贴装型，特性：板件导轨，卡锁，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：7mm，8mm，8.5mm，11.5mm，12mm，14mm，16mm，18mm，板上高度：0.199"（5.05mm）

SEAF-10-05.0-L-04-2-A

SEAF-10-05.0-L-04-2-A替代的产品是WSEAF-4X10H05.0L042A

SEAF-10-06.5-L-04-2-A

SEAF-10-06.5-L-04-2-A替代的产品是WSEAF-4X10H06.5L042A

沃德披欧中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WSEAF	类型	针座 / 排针
间距	1.27mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	其它	树脂颜色	红色 + 镀镍后镀金
电镀	镀金（Au）	电镀厚度	30μin（0.76μm）
包装形式	硬托盘带盖	每触点额定电流(Max)(A)	0.2～0.5A
导线绝缘直径(mm)	0.63	工作电压(VAC/DC)	20
线径规格(AWG)	28～30	电路数	100
排数	5

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WSEAF系列的SEAF-20-05.0-S-05-2-A-K-TR的连接器，间距是1.27mm，针脚数是100，目前还有现货的，当前库存还有7541个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-25 09:27:27 回复：2026-08-25 09:27:28
Q：你好，这款SEAF-20-05.0-S-05-2-A-K-TR连接器与ASP-134488-01在每触点额定电流(Max)(A)、工作温度、电镀有什么区别？

你好，SEAF-20-05.0-S-05-2-A-K-TR与ASP-134488-01这两款连接器的电镀相同，均为镀金（Au）。区别主要体现在每触点额定电流(Max)(A)和工作温度上：SEAF-20-05.0-S-05-2-A-K-TR的每触点额定电流(Max)(A)为0.2～0.5A、工作温度为其它；而ASP-134488-01的每触点额定电流(Max)(A)为1～2A、工作温度为-55℃～125℃。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-25 09:28:42 回复：2026-08-25 09:28:42
Q：你好，这款SEAF-20-05.0-S-05-2-A-K-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为SEAF-20-05.0-S-05-2-A-K-TR连接器是母头。如果要搭配使用的话，该系列与SEAM配对使用，推荐的配套SEAM型号有：SEAM-20-03.0-L-06-2-A-A-K-TR、SEAM-20-03.0-L-10-2-A-GP-K-TR、SEAM-20-02.0-L-10-2-A-K、SEAM-20-03.0-L-06-2-RA-GP-K-TR、SEAM-20-05.0-L-04-2-A-K-TR、SEAM-20-01-L-04-2-RA-GP、SEAM-20-01-L-06-2-RA-K、SEAM-20-03.0-L-10-2-RA-K。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-25 09:28:26 回复：2026-08-25 09:28:26
