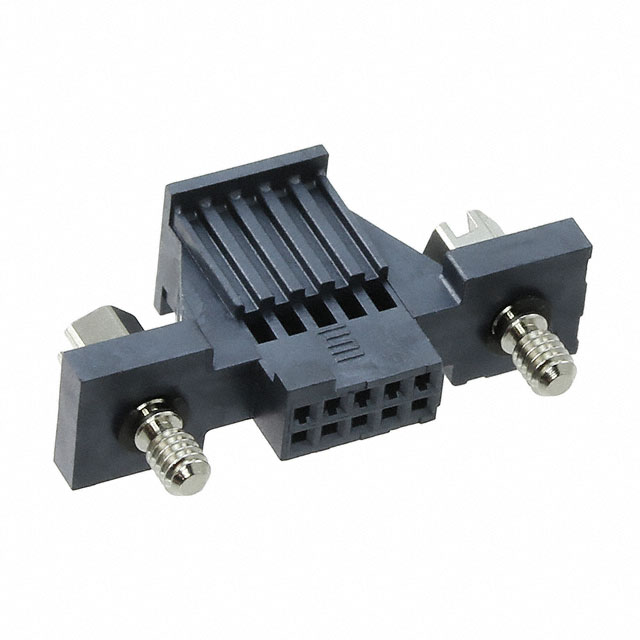

Name: ISDF-05-D-S
Brand: WORLDPO/沃德披欧
SKU: ISDF-05-D-S
Price: 27.36 CNY
Availability: InStock

资料下载

下载ISDF-05-D-S连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册

ISDF-05-D-S PDF手册 3D 图纸

制造商型号 WISDF-25HDS

被替代型号

ISDF-05-D-S

￥27.36 ￥30.56 库存 7738 件

国产替代兼容Samtec 按需定制

引脚间距	1.27mm	产品编码	ISDF-05-D-S
产品系列	WISDF	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-19
应用说明 ISDF-05-D-S替代的产品是WISDF-25HDS，Tiger Eye™ ISDF系列1.27mm间距2排连接器，总pins为10。连接器类型：绝缘体，触头类型：母形插口，针位数：10，间距：0.050"（1.27mm），排数：2，排距：0.050"（1.27mm），安装类型：自由悬挂，触头端接：压接，紧固类型：销锁，颜色：黑色，特性：配接法兰，绝缘材料：液晶聚合物（LCP），工作温度：-55°C ~ 125°C

最新产品

规格参数
图纸系列
常见问题
同系列推荐

ISDF-03-S-M

ISDF-03-S-M替代的产品是WISDF-23HSM，Tiger Eye™ ISDF系列1.27mm间距1排连接器，总pins为3。连接器类型：绝缘体，触头类型：母形插口，针位数：3，间距：0.050"（1.27mm），排数：1，排距：-，安装类型：自由悬挂，触头端接：压接，紧固类型：销锁，颜色：黑色，特性：固定锁，绝缘材料：液晶聚合物（LCP），工作温度：-55°C ~ 125°C

ISDF-04-D

ISDF-04-D替代的产品是WISDF-24HD，Tiger Eye™ ISDF系列1.27mm间距2排连接器，总pins为8。连接器类型：绝缘体，触头类型：母形插口，针位数：8，间距：0.050"（1.27mm），排数：2，排距：0.050"（1.27mm），安装类型：自由悬挂，触头端接：压接，紧固类型：销锁，颜色：黑色，特性：-，绝缘材料：液晶聚合物（LCP），工作温度：-55°C ~ 125°C

ISDF-07-D

ISDF-07-D 国产替代型号为WISDF-207，ISDF-07/08/10/15/25/30/35-D-M连接器压接外壳1.27mm间距母座，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，针脚数：03-50 Pin，ISDF-07-D*14Pin*不带锁扣

ISDF-07-D-M

ISDF-07-DM 国产替代型号为WISDF-207DM，ISDF-07/08/10/15/25/30/35-D-M连接器压接外壳1.27mm间距母座，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，针脚数：03-50 Pin，ISDF-07-D-M*14Pin*带锁扣

ISDF-07-D-S

ISDF-07-D-S替代的产品是WISDF-27HDS，Tiger Eye™ ISDF系列1.27mm间距2排连接器，总pins为14。连接器类型：绝缘体，触头类型：母形插口，针位数：14，间距：0.050"（1.27mm），排数：2，排距：0.050"（1.27mm），安装类型：自由悬挂，触头端接：压接，紧固类型：销锁，颜色：黑色，特性：配接法兰，绝缘材料：液晶聚合物（LCP），工作温度：-55°C ~ 125°C

ISDF-08-D

ISDF-08-D 国产替代型号为WISDF-208D，ISDF-07/08/10/15/25/30/35-D-M连接器压接外壳1.27mm间距母座，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，针脚数：03-50 Pin，ISDF-08-D*16Pin*不带锁扣

ISDF-08-D-M

ISDF-08-D-M 国产替代型号为WISDF-208DM，ISDF-07/08/10/15/25/30/35-D-M连接器压接外壳1.27mm间距母座，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，针脚数：03-50 Pin，ISDF-08-D-M*16Pin*带锁扣

ISDF-10-D-L

ISDF-10-D-L替代的产品是WISDF-210HDL，Tiger Eye™ ISDF系列1.27mm间距2排连接器，总pins为20。连接器类型：绝缘体，触头类型：母形插口，针位数：20，间距：0.050"（1.27mm），排数：2，排距：0.050"（1.27mm），安装类型：自由悬挂，触头端接：压接，紧固类型：摩擦锁，颜色：黑色，特性：-，绝缘材料：液晶聚合物（LCP），工作温度：-55°C ~ 125°C

WilliamHill中文官方网站中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WISDF	类型	胶壳 / 外壳
间距	1.27mm	端子接口	自由悬挂
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	-55℃～125℃	树脂颜色	象牙白
电镀	其它	电镀厚度	特殊材质 + 电镀组合
包装形式	带盖托盘	每触点额定电流(Max)(A)	2～3A
导线绝缘直径(mm)	4.57	工作电压(VAC/DC)	1400
线径规格(AWG)	14～20	电路数	10
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WISDF系列的ISDF-05-D-S的连接器，间距是1.27mm，针脚数是10，目前还有现货的，当前库存还有7738个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-19 09:35:32 回复：2026-08-19 09:35:33
Q：你好，这款ISDF-05-D-S连接器与ISDF-30-D-M在类型、终端界面-类型、颜色/树脂有什么区别？

你好，ISDF-05-D-S与ISDF-30-D-M这两款连接器的类型相同，均为胶壳 / 外壳。区别主要体现在终端界面-类型和颜色/树脂上：ISDF-05-D-S的终端界面-类型为自由悬挂、颜色/树脂为象牙白；而ISDF-30-D-M的终端界面-类型为穿孔插入（PIP/PIH）、颜色/树脂为白色 + 镀镍后镀金。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-19 10:16:31 回复：2026-08-19 10:16:31
Q：你好，这款ISDF-05-D-S连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为ISDF-05-D-S连接器是母头。如果要搭配使用的话，该系列通常与TSM / FTM / TFM配对使用，推荐的配套型号有：TSM-112-01-F-SV、FTM-105-01-F-DV、TSM-108-03-L-DV、FTM-112-01-S-DV、TSM-110-02-L-SV、TSM-107-03-S-SV、FTM-105-01-S-DV、TSM-108-02-L-SV。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-19 10:15:27 回复：2026-08-19 10:15:27
