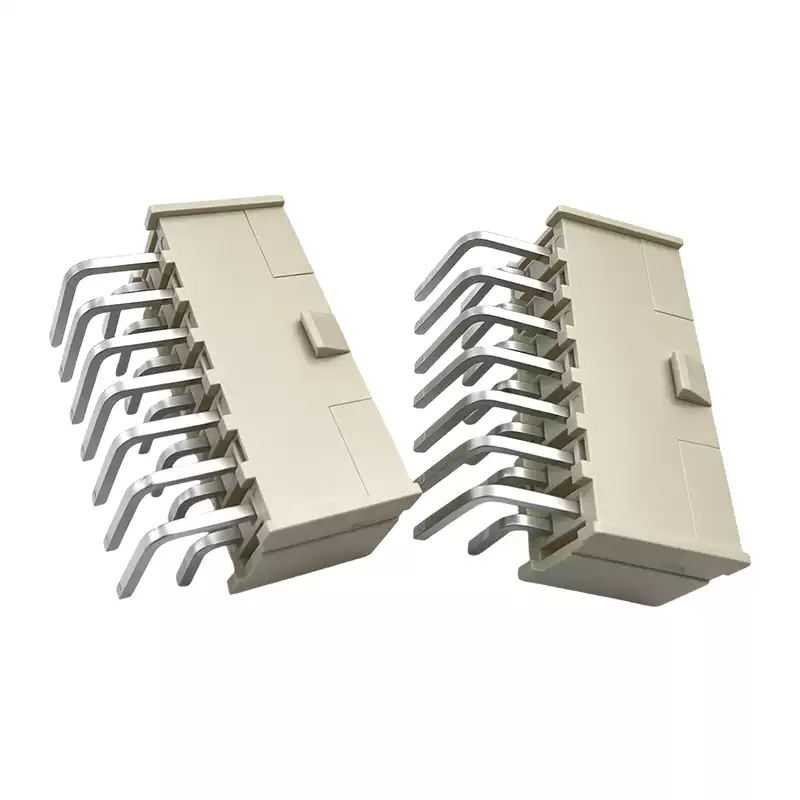

IPL1-107-01-L-D-K

常见问题

• Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

  你好，这款WIPL系列的IPL1-107-01-L-D-K的连接器，间距是2.54mm，针脚数是14，目前还有现货的，当前库存还有2567个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸
  提问：2026-06-24 10:09:26 回复：2026-06-24 10:53:31

• Q：你好，这款IPL1-107-01-L-D-K连接器是公头还是母头，配套使用的连接器有哪些型号？

  你好，这款型号为IPL1-107-01-L-D-K连接器是公头。如果要搭配使用的话，该系列通常与排针系列配对使用，推荐的配套型号有：IPD1-02-S-K-P、IPD1-20-D-K-P、IPD1-18-S-K-M、IPD1-25-D-M、IPD1-10-S-P-M、IPD1-09-D-K-M、IPD1-36-S-P-M、IPD1-36-S-P。您可以在本站搜索以上型号获取详细参数和库存信息。
  提问：2026-06-24 11:46:42 回复：2026-06-24 11:46:42

• Q：你好，这款连接器与IPL1-112-01-L-DH-K有什么区别啊

  IPL1-107-01-L-D-K和IPL1-112-01-L-DH-K的区别在引脚数和安装高度。IPL1-107是14位，IPL1-112是24位，连接点位更多。IPL1-112型号中"DH"是Dual High，双排增高型，绝缘底座更高，PCB上架得更高，底部有元件需要避让或需要特定堆叠高度时这个差别就很关键。

  其他参数一致：同属Mini Mate®系列，2.54mm间距，双排，通孔垂直安装，公头排针，10µ"镀金触点，额定电压675VAC/954VDC，带锁扣。选型看两点：引脚数需求（14位还是24位），以及是否需要更高的安装高度来适配板面布局。

  提问：2026-06-24 11:35:02 回复：2026-06-24 11:37:24

• Q：IPL1-107-01-L-D-K的额定电流和电压是多少？使用时需要注意什么？

  IPL1-107-01-L-D-K额定电压675 VAC / 954 VDC，额定电流在95°C环境下最高3.8A。

  使用时注意两点：

  额定电流是单引脚在特定温升条件下的载流能力。多引脚同时走大电流，发热叠加，实际应用可能需要降额。

  尾部镀层为锡，焊接时控制温度和时间，避免虚焊或过热损坏LCP绝缘体。PCB过孔设计和走线宽度也要匹配3.8A的载流需求，线径不够会导致局部过热。
  提问：2026-06-24 11:31:10 回复：2026-06-24 11:34:10
