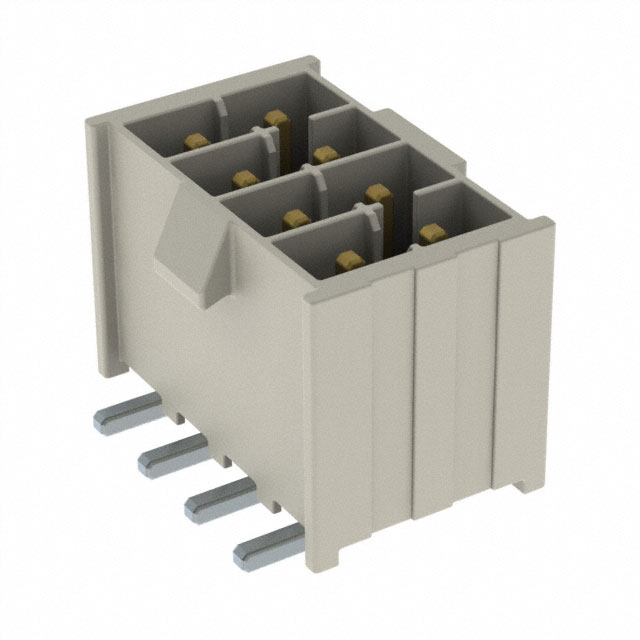

Name: IPL1-104-02-L-D-K-TR
Brand: WORLDPO/沃德披欧
SKU: IPL1-104-02-L-D-K-TR
Price: 17.08 CNY
Availability: InStock

资料下载

下载IPL1-104-02-L-D-K-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册

IPL1-104-02-L-D-K-TR PDF手册 3D 图纸

制造商型号 WIPL1-204H02LDKTR

被替代型号

IPL1-104-02-L-D-K-TR

￥17.08 ￥20.29 库存 7769 件

国产替代兼容Samtec 按需定制

引脚间距	2.54mm	产品编码	IPL1-104-02-L-D-K-TR
产品系列	WIPL	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-18
应用说明 IPL1-104-02-L-D-K-TR替代的产品是WIPL1-204H02LDKTR，Mini Mate® IPL1系列2.54mm间距2排连接器，总pins为8。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.100"（2.54mm），针位数：8，排数：2，排距 - 配接：0.100"（2.54mm），加载的针位数：所有，样式：板至电缆/导线，护罩：带遮蔽 - 4 墙，安装类型：表面贴装型，端接：焊接，紧固类型：锁销滑道，接触长度 - 配接：0.215"（5.46mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.320"（8.13mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：天然，额定电流（安培）：-，额定电压：675VAC，954VDC

最新产品

规格参数
图纸系列
常见问题
同系列推荐

IPL1-104-02-L-D-K

IPL1-104-02-L-D-K的替代型号为 WIPL-204H02LDK，IPL1-103/104/105-02-L-D-K国产2.54mm间距双排贴片公座搭配线束，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，抗热耐寒，额定电流：1.0A每针，间距/排距 - 配接：2.54 mm，排数：2 Row，针脚数：02-25 Pin，IPL1-104-02-L-D-K*8Pin*10μ

IPL1-104-02-F-D-K

IPL1-104-02-F-D-K的替代型号为 WIPL-204H02FDK，IPL1-103/104/105-02-L-D-K国产2.54mm间距双排贴片公座搭配线束，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，抗热耐寒，额定电流：1.0A每针，间距/排距 - 配接：2.54 mm，排数：2 Row，针脚数：02-25 Pin，IPL1-104-02-F-D-K*8Pin*3μ

IPL1-102-02-L-S-K

IPL1-102-02-L-S-K替代的产品是WIPL1-202H02LSK，Mini Mate® IPL1系列2.54mm间距1排连接器，总pins为2。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.100"（2.54mm），针位数：2，排数：1，排距 - 配接：-，加载的针位数：所有，样式：板至电缆/导线，护罩：带遮蔽 - 4 墙，安装类型：表面贴装型，端接：焊接，紧固类型：锁销滑道，接触长度 - 配接：0.215"（5.46mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.320"（8.13mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：天然，额定电流（安培）：-，额定电压：675VAC，954VDC

IPL1-103-01-F-D-K

IPL1-103-01-F-D-K替代的产品是WIPL1-203H01FDK，Mini Mate® IPL1系列2.54mm间距2排连接器，总pins为6。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.100"（2.54mm），针位数：6，排数：2，排距 - 配接：0.100"（2.54mm），加载的针位数：所有，样式：板至电缆/导线，护罩：带遮蔽 - 4 墙，安装类型：通孔，端接：焊接，紧固类型：锁销滑道，接触长度 - 配接：0.215"（5.46mm），接触长度 - 柱：0.120"（3.05mm），总体接触长度：-，绝缘高度：0.320"（8.13mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：天然，额定电流（安培）：-，额定电压：675VAC，954VDC

IPL1-103-01-L-D-RA

IPL1-103-01-L-D-RA的替代型号为 WIPL-203H01LDRA，申泰IPL1-103-01-L-D-RA间距2.54mm双排6pin弯脚公头针座国产平替，适用于网络通信,汽车线束,汽车电子,工业主板,医疗器械，护罩盲插防呆，高电流承载能力，通孔焊接强度高，工业级宽温品质，灵活配置选项，高通用性，磷青铜接触件材质

IPL1-103-01-L-S-RA-K

IPL1-103-01-L-S-RA-K替代的产品是WIPL1-203H01LSRAK，Mini Mate® IPL1系列2.54mm间距1排连接器，总pins为3。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.100"（2.54mm），针位数：3，排数：1，排距 - 配接：-，加载的针位数：所有，样式：板至电缆/导线，护罩：带遮蔽 - 4 墙，安装类型：通孔，直角，端接：焊接，紧固类型：锁销滑道，接触长度 - 配接：0.215"（5.46mm），接触长度 - 柱：0.085"（2.16mm），总体接触长度：-，绝缘高度：0.240"（6.10mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：天然，额定电流（安培）：-，额定电压：675VAC，954VDC

IPL1-103-02-F-D-K

IPL1-103-02-F-D-K的替代型号为 WIPL-203H02FDK，IPL1-103/104/105-02-L-D-K国产2.54mm间距双排贴片公座搭配线束，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，抗热耐寒，额定电流：1.0A每针，间距/排距 - 配接：2.54 mm，排数：2 Row，针脚数：02-25 Pin

IPL1-103-02-L-D-K

IPL1-103-02-L-D-K的替代型号为 WIPL-203H02LDK，IPL1-103/104/105-02-L-D-K国产2.54mm间距双排贴片公座搭配线束，适用于电子数码,汽车电子,照明灯饰,家用电器,医疗器械，抗热耐寒，额定电流：1.0A每针，间距/排距 - 配接：2.54 mm，排数：2 Row，针脚数：02-25 Pin，IPL1-103-02-L-D-K*6Pin*10μ

WilliamHill中文官方网站中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WIPL	类型	接头
间距	2.54mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	磷青铜
运行温度范围	-55℃～125℃	树脂颜色	红色
电镀	镀金（Au）	电镀厚度	15μin（0.381μm）
包装形式	硬托盘带盖包装	每触点额定电流(Max)(A)	0.5～1A
导线绝缘直径(mm)	1.16	工作电压(VAC/DC)	150
线径规格(AWG)	22～30	电路数	8
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WIPL系列的IPL1-104-02-L-D-K-TR的连接器，间距是2.54mm，针脚数是8，目前还有现货的，当前库存还有7769个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-18 09:10:56 回复：2026-08-18 09:10:57
Q：你好，这款IPL1-104-02-L-D-K-TR连接器与IPL1-112-01-L-DH-K在材料/金属、排数、工作电压(VAC/DC)有什么区别？

你好，IPL1-104-02-L-D-K-TR与IPL1-112-01-L-DH-K这两款连接器的排数相同，均为2。区别主要体现在材料/金属和工作电压(VAC/DC)上：IPL1-104-02-L-D-K-TR的材料/金属为磷青铜、工作电压(VAC/DC)为150；而IPL1-112-01-L-DH-K的材料/金属为高铜合金、工作电压(VAC/DC)为250。在选型时可根据焊接工艺和材料要求进行区分，如需进一步了解这两款连接器的参数差异，欢迎咨询在线客服。

提问：2026-08-18 09:12:40 回复：2026-08-18 09:12:40
Q：你好，这款IPL1-104-02-L-D-K-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为IPL1-104-02-L-D-K-TR连接器是公头。如果要搭配使用的话，该系列通常与排针系列配对使用，推荐的配套型号有：IPD1-03-D-K-M、IPD1-15-S-P-P、IPD1-30-D-K-P、IPD1-09-D-P、IPD1-12-S-P-M、IPD1-02-D-P、IPD1-15-D-K-P、IPD1-09-S-P-M。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-18 09:12:29 回复：2026-08-18 09:12:29
