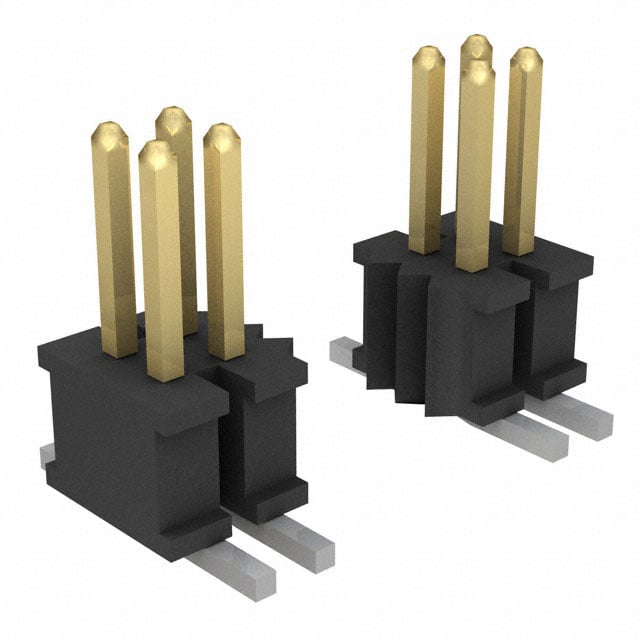

Name: FTSH-105-01-L-DV-P-TR
Brand: WORLDPO/沃德披欧
SKU: FTSH-105-01-L-DV-P-TR
Price: 8.52 CNY
Availability: InStock

资料下载

下载FTSH-105-01-L-DV-P-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

沃德披欧中文产品手册 WFTSH系列图纸

FTSH-105-01-L-DV-P-TR PDF手册 3D 图纸

制造商型号 WFTSH-205H01LDVPTR

被替代型号

FTSH-105-01-L-DV-P-TR

￥8.52 ￥12.3 库存 4319 件

国产替代兼容Samtec 按需定制

引脚间距	1.27mm	产品编码	FTSH-105-01-L-DV-P-TR
产品系列	WFTSH	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-20
应用说明 FTSH-105-01-L-DV-P-TR替代的产品是WFTSH-205H01LDVPTR，FTSH系列1.27mm间距2排连接器，总pins为10。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：10.0µin（0.25µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：拾放，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-

最新产品

规格参数
图纸系列
常见问题
同系列推荐

FTSH-105-01-L-DV-K

FTSH-105-01-L-DV-K替代的产品是WFTSH-205H01LDVK，FTSH-105-01-F/L-DV-K-TR公形1.27mm简牛2排10Pin 板对板连接器，适用场景包括电子数码,网络通信,测量仪器,家用电器,医疗器械，FTSH-105-01-L-DV-K*公头*10迈**无帽

FTSH-105-01-L-DV-K-P

FTSH-105-01-L-DV-K-P替代的产品是WFTSH-205H01LDVKPTR

FTSH-105-01-F-DV

FTSH-105-01-F-DV替代的产品是WFTSH-205H01FDV，FTSH系列1.27mm间距2排连接器，总pins为10。连接器类型：针座，可切割，触头类型：公形引脚，间距 - 配接：0.050"（1.27mm），针位数：10，排数：2，排距 - 配接：0.050"（1.27mm），加载的针位数：所有，样式：板至板或电缆，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.120"（3.05mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.099"（2.51mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：-，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：3.4A/触头，额定电压：-

FTSH-105-01-F-DV-K

FTSH-105-01-F-DV-K替代的产品是WFTSH-205H01FDVK

FTSH-105-01-F-DV-K-P

FTSH-105-01-F-DV-K-P替代的产品是WFTSH-205H01FDVKPTR

FTSH-102-01-F-D

FTSH-102-01-F-D替代的产品是WFTSH-202H01FD，平替申泰FTSH-102/105-01-L/F-D双排直插公插针1.27mm2排4/10Pin，适用场景包括电子数码,汽车线束,工业主板,家用电器,医疗器械，镀金接触件材质，FTSH-102-01-F-D*3迈镀金厚度

FTSH-102-01-L-D

FTSH-102-01-L-D替代的产品是WFTSH-202H01LD

FTSH-106-01-F-DV-K-TR

FTSH-106-01-F-DV-K-TR替代的产品是WFTSH-206H01FDVKTR，TSH-106-01-L/F-DV-K-TR 现货公头板对板连接器12Pin，镀金接触件材质，抗热耐寒，适用场景包括水下连接器,电子数码,汽车线束,汽车电子,医疗器械

沃德披欧中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WFTSH	类型	针座 / 排针
间距	1.27mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	磷青铜
运行温度范围	-55℃～125℃	树脂颜色	橙色 + 镀镍后镀金
电镀	镀金（Au）	电镀厚度	20μin（0.508μm）
包装形式	载带卷盘	每触点额定电流(Max)(A)	1～2A
导线绝缘直径(mm)	2.39	工作电压(VAC/DC)	350
线径规格(AWG)	14～16	电路数	10
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WFTSH系列的FTSH-105-01-L-DV-P-TR的连接器，间距是1.27mm，针脚数是10，目前还有现货的，当前库存还有4319个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-20 09:11:32 回复：2026-08-20 09:11:33
Q：你好，这款FTSH-105-01-L-DV-P-TR连接器与ERF8-060-05.0-S-DV-K-TR在终端界面-类型、电镀、工作温度有什么区别？

你好，FTSH-105-01-L-DV-P-TR与ERF8-060-05.0-S-DV-K-TR这两款连接器在终端界面-类型、电镀、工作温度三个参数上均存在差异。其中，FTSH-105-01-L-DV-P-TR的终端界面-类型为表面贴装（SMD）、电镀为镀金（Au）、工作温度为-55℃～125℃；而ERF8-060-05.0-S-DV-K-TR的终端界面-类型为穿孔插入（PIP/PIH）、电镀为镀金 / 镀锡（Au/Sn）、工作温度为-55℃～150℃。选型时可根据实际应用场景的安装方向、焊接工艺及材料需求进行区分选择，如需查看这两款连接器的完整规格参数对比，请联系在线客服获取详细资料。

提问：2026-08-20 09:13:36 回复：2026-08-20 09:13:36
Q：你好，这款FTSH-105-01-L-DV-P-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为FTSH-105-01-L-DV-P-TR连接器是母头。如果要搭配使用的话，该系列通常与CLP / FLE / TSW配对使用，推荐的配套型号有：FLE-105-01-G-DV-A-TR、SFMH-110-02-G-D-A、FLE-105-01-L-DV-A-TR、FLE-140-01-S-DV-A、FLE-110-01-S-DV-A-TR、SFMH-105-02-L-D-A、TSW-105-07-G-D、FLE-120-01-S-DV-A。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-20 09:13:26 回复：2026-08-20 09:13:26
Q：这个WFTSH系列的连接器，对应的是申泰的同系列连接器吗？排数和pin位有没有什么差别

你好的，是的！我们的WFTSH系列连接器完全对标申泰的FTSH系列连接器，我们的排数和针脚数和申泰同系列连接器完全一致兼容，这边如果需要WFTSH系列的设计图和规格书的话，可以联系技术人员

提问：2026-05-14 15:28:29 回复：2026-05-14 15:30:28
