PRODUCT DETAIL

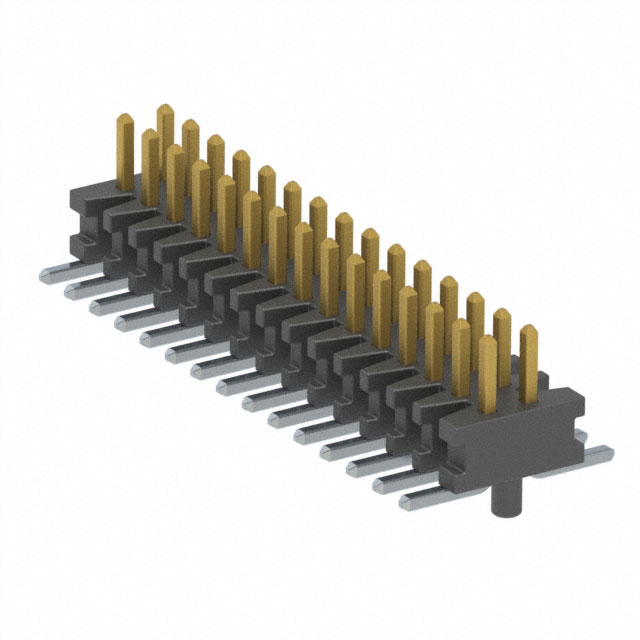

FTMH-115-03-F-DV-A
资料下载
下载FTMH-115-03-F-DV-A连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。
制造商型号
WFTMH-215H03FDVA
被替代型号
FTMH-115-03-F-DV-A
￥27.67
￥31.12
库存 6421 件
| 引脚间距 | 1.00mm | 产品编码 | FTMH-115-03-F-DV-A |
|---|---|---|---|
| 产品系列 | 其它 | 在产状态 | 按需定制 |
| 产品分类 | 板对板连接器 | 发布时间 | 2026-08-19 |
|
应用说明
FTMH-115-03-F-DV-A替代的产品是WFTMH-215H03FDVA，FTMH系列1.00mm间距2排连接器，总pins为30。连接器类型：接头，触头类型：公形引脚，间距 - 配接：0.039"（1.00mm），针位数：30，排数：2，排距 - 配接：0.039"（1.00mm），加载的针位数：所有，样式：板至板，护罩：无罩，安装类型：表面贴装型，端接：焊接，紧固类型：推挽式，接触长度 - 配接：0.065"（1.65mm），接触长度 - 柱：-，总体接触长度：-，绝缘高度：0.059"（1.50mm），触头形状：方形，触头表面处理 - 配接：镀金，触头表面处理厚度 - 配接：3.00µin（0.076µm），触头表面处理 - 柱：锡，触头材料：磷青铜，绝缘材料：液晶聚合物（LCP），特性：端罩，工作温度：-55°C ~ 125°C，侵入防护：-，材料可燃性等级：UL94 V-0，绝缘颜色：黑色，额定电流（安培）：2.8A/触头，额定电压：-
|
|||
注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】
| 系列 | 其它 | 类型 | 接头 |
|---|---|---|---|
| 间距 | 1.00mm | 端子接口 | 表面贴装（SMD） |
| 方向 | 直脚 / 直立型 | 材料-树脂与阻燃性 | 磷青铜 |
| 运行温度范围 | -55℃～125℃ | 树脂颜色 | 黑色 + 镀金(Au)－30μin |
| 电镀 | 镀金（Au） | 电镀厚度 | 特殊材质 + 电镀组合 |
| 包装形式 | 硬托盘带盖包装 | 每触点额定电流(Max)(A) | 2～3A |
| 导线绝缘直径(mm) | 5.08 | 工作电压(VAC/DC) | 600 |
| 线径规格(AWG) | 20 | 电路数 | 30 |
| 排数 | 2 |
