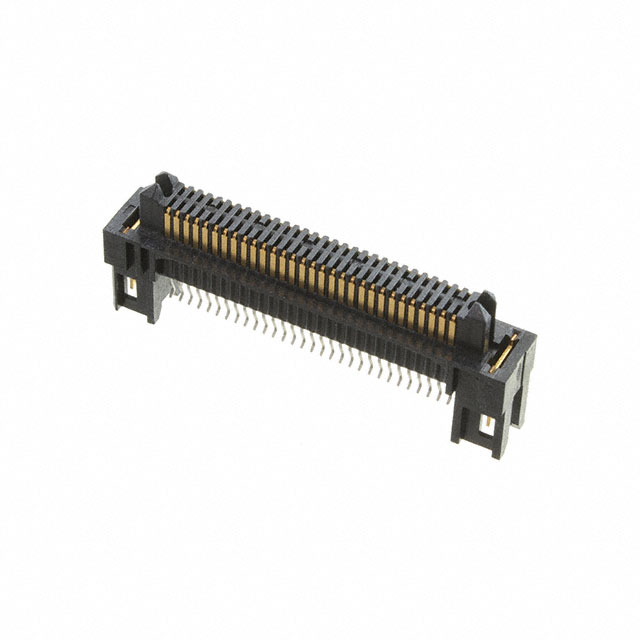

Name: ERM8-030-01-L-D-EM2-TR
Brand: WORLDPO/沃德披欧
SKU: ERM8-030-01-L-D-EM2-TR
Price: 40.69 CNY
Availability: InStock

资料下载

下载ERM8-030-01-L-D-EM2-TR连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册

ERM8-030-01-L-D-EM2-TR PDF手册 3D 图纸

制造商型号 WERM8-2X30H01LDEM2TR

被替代型号

ERM8-030-01-L-D-EM2-TR

￥40.69 ￥44.25 库存 5537 件

国产替代兼容Samtec 按需定制

引脚间距	0.80mm	产品编码	ERM8-030-01-L-D-EM2-TR
产品系列	WERM8	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-20
应用说明 ERM8-030-01-L-D-EM2-TR替代的产品是WERM8-2X30H01LDEM2TR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为60。连接器类型：接头，中央触点带，针位数：60，间距：0.031"（0.80mm），排数：2，安装类型：板边缘，跨骑式安装，特性：-，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：-，板上高度：-

最新产品

规格参数
图纸系列
常见问题
同系列推荐

ERM8-005-05.0-F-DV-K-TR

ERM8-005-05.0-F-DV-K-TR 的兼容型号为 WERM8-2X5H05.0FDVKTR。ERM8-005-05.0-L/F/S-DV-K-TR 是一款 10 针公头连接器，配对高度为 10/12 mm，现货供应。该板对板连接器具备良好的耐热及耐寒性能。

ERM8-005-05.0-L-DV-K-TR

ERM8-005-05.0-L-DV-K-TR替代的产品是WERM8-2X5H05.0LDVKTR,替代SAMTEC申泰ERF8-005-07.0-L/S-DV-K-TR母头连接器2排10Pin配对合高12mm0.8mm

ERM8-005-05.0-S-DV-K-TR

ERM8-005-05.0-S-DV-K-TR 的兼容型号为 WERM8-2X5H05.0SDVKTR。ERM8-005-05.0-L/F/S-DV-K-TR 是一款 10 针公头连接器，配对高度为 10/12 mm，现货供应。该板对板连接器具备良好的耐热及耐寒性能。

ERM8-005-05.0-S-DV-L-TR

ERM8-005-05.0-S-DV-L-TR替代的产品是WERM8-2X5H05.0SDVLTR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为10。连接器类型：接头，中央触点带，针位数：10，间距：0.031"（0.80mm），排数：2，安装类型：表面贴装型，特性：板导轨，锁存器，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：10mm，12mm，15mm，板上高度：0.351"（8.91mm）

ERM8-010-01-L-D-EM2-TR

ERM8-010-01-L-D-EM2-TR替代的产品是WERM8-2X10H01LDEM2TR，Edge Rate™ ERM8系列0.80mm间距2排连接器，总pins为20。连接器类型：接头，中央触点带，针位数：20，间距：0.031"（0.80mm），排数：2，安装类型：板边缘，跨骑式安装，特性：-，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：-，板上高度：-

ERM8-010-01-L-D-RA-L-TR

ERM8-010-01-L-D-RA-L-TR的兼容型号为 WERF8-2X10H01.0LDRALTR。ERM8-010-05.0-L/F/S-DV-K-TR 是一款公头连接器，具有 2 排 20 针，配对高度为 10/12 mm。该板对板连接器具备耐高温及耐低温特性。

ERM8-010-02.0-L-DV

ERM8-010-02.0-L-DV替代的产品是WERM8-2X10H02.0LDV,替代申泰ERF8-010-07.0-L/S-DV-K-TR母头连接器2排20Pin 配对合高9/12mm

ERM8-010-02.0-L-DV-TR

ERM8-010-02.0-L-DV-TR 的兼容型号/替代型号为 WERM8-2X10H02.0LDVTR，可替代 SAMTEC ERM8-010/040/050/060/030/070-02.0-L/S-DV-K-TR 系列，具备耐热及耐寒特性。

WilliamHill中文官方网站中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WERM8	类型	接头
间距	0.80mm	端子接口	其它
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	其它	树脂颜色	黑色
电镀	镀金（Au）	电镀厚度	80in（2.03μm）
包装形式	载带卷盘	每触点额定电流(Max)(A)	10～30A
导线绝缘直径(mm)	2.00	工作电压(VAC/DC)	25
线径规格(AWG)	26～28	电路数	60
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WERM8系列的ERM8-030-01-L-D-EM2-TR的连接器，间距是0.80mm，针脚数是60，目前还有现货的，当前库存还有5537个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-20 09:11:33 回复：2026-08-20 09:11:34
Q：你好，这款ERM8-030-01-L-D-EM2-TR连接器与ERM8-075-02.0-S-DV在终端界面-类型、材料/金属、导线绝缘直径(mm)有什么区别？

你好，ERM8-030-01-L-D-EM2-TR与ERM8-075-02.0-S-DV这两款连接器在终端界面-类型、材料/金属、导线绝缘直径(mm)三个参数上均存在差异。其中，ERM8-030-01-L-D-EM2-TR的终端界面-类型为其它、材料/金属为其它、导线绝缘直径(mm)为2.00；而ERM8-075-02.0-S-DV的终端界面-类型为直插（DIP）、材料/金属为高铜合金、导线绝缘直径(mm)为3.70。选型时可根据实际应用场景的安装方向、焊接工艺及材料需求进行区分选择，如需查看这两款连接器的完整规格参数对比，请联系在线客服获取详细资料。

提问：2026-08-20 09:13:36 回复：2026-08-20 09:13:36
Q：你好，这款ERM8-030-01-L-D-EM2-TR连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为ERM8-030-01-L-D-EM2-TR连接器是公头。如果要搭配使用的话，该系列与ERF8配对使用，推荐的配套ERF8型号有：ERF8-010-02.0-L-DV-K-TR、ERF8-030-04.0-L-DV-K-TR、ERF8-040-03.0-L-DV-K-TR、ERF8-020-04.0-L-DV-K-TR、ERF8-020-09.0-L-DV-K-TR、ERF8-020-07.0-L-DV-K-TR、ERF8-010-09.0-L-DV-K-TR、ERF8-025-05.0-L-DV-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-20 09:13:26 回复：2026-08-20 09:13:26
