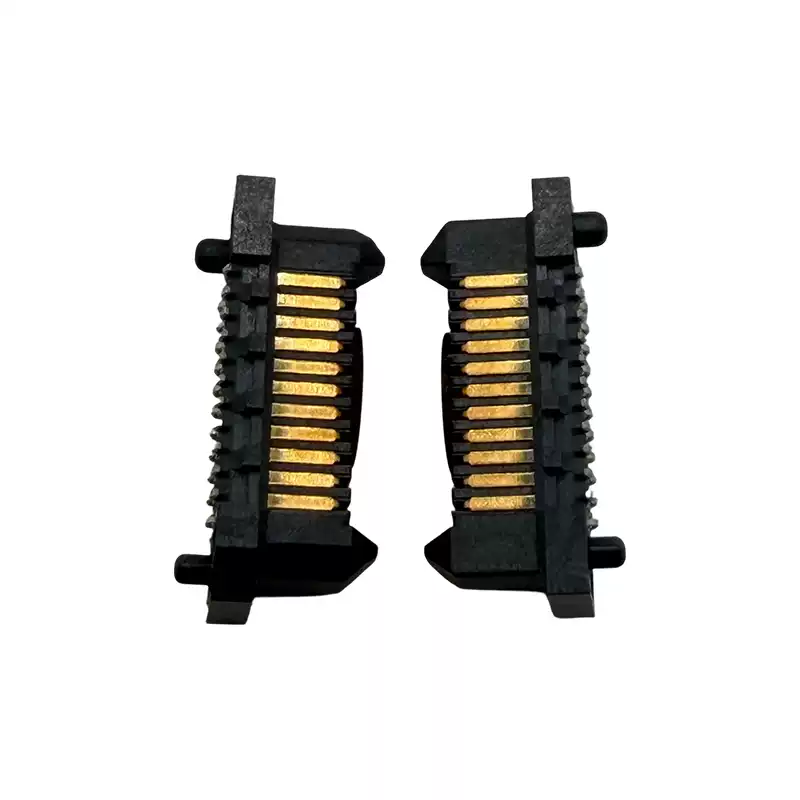

Name: ERM8-011-02.0-S-DV
Brand: WORLDPO/沃德披欧
SKU: ERM8-011-02.0-S-DV
Availability: InStock

资料下载

下载ERM8-011-02.0-S-DV连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

沃德披欧中文产品手册.pdf 3D 图纸下载

制造商型号 WERM8-2X11H02.0SDV

被替代型号

ERM8-011-02.0-S-DV

￥17.1 ￥18.1 库存 1867 件

国产替代兼容Samtec 现货供应

引脚间距	1.00mm	产品编码	ERM8-011-02.0-S-DV
产品系列	WERM8	在产状态	在产
产品分类	板对板连接器	发布时间	2026-06-25
应用说明 ERM8-011-02.0-S-DV的替代型号为 WERM8-2X11H02.0SDV，国产ERM8-011-02.0-L/S-DV-K-TR公头0.8mm间距双排22Pin合高7mm，适用于网络通信,测量仪器,家用电器,医疗器械,新能源，镀金接触件材质，高低频抗热耐寒耐插拔抗氧化，ERM8-011-02.0-S-DV公头30迈

最新产品

规格参数
常见问题
同系列推荐

ERM8-011-02.0-L-DV

ERM8-011-02.0-L-DV的替代型号为 WERM8-2X11H02.0LDV，国产ERM8-011-02.0-L/S-DV-K-TR公头0.8mm间距双排22Pin合高7mm，适用于网络通信,测量仪器,家用电器,医疗器械,新能源，镀金接触件材质，高低频抗热耐寒耐插拔抗氧化，ERM8-011-02.0-L-DV*公头*10迈

ERM8-005-05.0-F-DV-K-TR

ERM8-005-05.0-F-DV-K-TR 的兼容型号为 WERM8-2X5H05.0FDVKTR。ERM8-005-05.0-L/F/S-DV-K-TR 是一款 10 针公头连接器，配对高度为 10/12 mm，现货供应。该板对板连接器具备良好的耐热及耐寒性能。

ERM8-005-05.0-L-DV-K-TR

ERM8-005-05.0-L-DV-K-TR替代的产品是WERM8-2X5H05.0LDVKTR,替代SAMTEC申泰ERF8-005-07.0-L/S-DV-K-TR母头连接器2排10Pin配对合高12mm0.8mm

ERM8-005-05.0-S-DV-K-TR

ERM8-005-05.0-S-DV-K-TR 的兼容型号为 WERM8-2X5H05.0SDVKTR。ERM8-005-05.0-L/F/S-DV-K-TR 是一款 10 针公头连接器，配对高度为 10/12 mm，现货供应。该板对板连接器具备良好的耐热及耐寒性能。

ERM8-010-02.0-L-DV

ERM8-010-02.0-L-DV替代的产品是WERM8-2X10H02.0LDV,替代申泰ERF8-010-07.0-L/S-DV-K-TR母头连接器2排20Pin 配对合高9/12mm

ERM8-010-02.0-L-DV-TR

ERM8-010-02.0-L-DV-TR 的兼容型号/替代型号为 WERM8-2X10H02.0LDVTR，可替代 SAMTEC ERM8-010/040/050/060/030/070-02.0-L/S-DV-K-TR 系列，具备耐热及耐寒特性。

ERM8-010-05.0-F-DV-K-TR

ERM8-010-05.0-F-DV-K-TR 的兼容型号为 WERM8-2X10H05.0FDVKTR。ERM8-010-05.0-L/F/S-DV-K-TR 是一款公头连接器，采用 2 排 20 针设计，配对高度为 10/12 mm。该板对板连接器具备耐高温及耐低温特性。

ERM8-010-05.0-L-DV

ERM8-010-05.0-L-DV替代的产品是WERM8-2X10H05.0LDV,替代申泰ERF8-010-07.0-L/S-DV-K-TR母头连接器2排20Pin 配对合高9/12mm

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WERM8	类型	胶壳 / 外壳
间距	1.00mm	端子接口	直插（DIP）
方向	直脚 / 直立型	材料-树脂与阻燃性	高铜合金
运行温度范围	-55℃～125℃	树脂颜色	黄色 + 镀金(Au)－30μin
电镀	哑光镀锡（Sn）	电镀厚度	5μin（0.127μm）
包装形式	带盖托盘	每触点额定电流(Max)(A)	3～5A
导线绝缘直径(mm)	1.27	工作电压(VAC/DC)	32
线径规格(AWG)	20～24	电路数	320
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WERM8系列的ERM8-011-02.0-S-DV的连接器，间距是1.00mm，针脚数是22，目前还有现货的，当前库存还有1867个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-06-25 10:27:17 回复：2026-06-25 10:48:42
Q：ERM8-011-02.0-S-DV 支持哪些堆叠高度？如何根据板间距离正确选型？

你好，ERM8-011-02.0-S-DV支持7mm、9mm和12mm三种堆叠高度，具体高度取决于配接的WERF8系列插座型号（如ERF8-011-...），板对板间距由连接器组合决定。选型时先量两块PCB之间的净空，再查Samtec官方堆叠高度匹配表选对应型号。注意不同高度插座的端子长度不同，不能混用。

提问：2026-06-25 11:09:58 回复：2026-06-25 11:12:31
Q：你好，这款连接器与SFM-105-02-S-D-LC有什么区别啊？

你好，ERM8-011-02.0-S-DV和SFM-105-02-S-D-LC定位不同。前者是Edge Rate®系列22位公头，0.80mm间距，表面贴装，带板导轨辅助贴装对准，用于高速板对板平行堆叠。后者是Tiger Eye™系列10位母座，1.27mm间距，表面贴装，带板锁增强机械固定，既可板对板也可线对板。两者同为垂直SMT安装，但引脚数、间距、触点结构和用途都不同：ERM8走高速高密度路线，SFM偏通用。选型看引脚需求、空间和连接类型（板对板还是线对板）来定。

提问：2026-06-25 11:04:50 回复：2026-06-25 11:16:52
Q：你好，这款ERM8-011-02.0-S-DV连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为ERM8-011-02.0-S-DV连接器是公头。如果要搭配使用的话，该系列与ERF8配对使用，推荐的配套ERF8型号有：ERF8-050-01-L-DV-K-TR、ERF8-010-04.0-L-DV-K-TR、ERF8-040-01-S-DV-K-TR、ERF8-020-01-L-DV-K-TR、ERF8-010-02.0-S-DV-K-TR、ERF8-080-05.0-L-DV-K-TR、ERF8-010-04.0-S-DV-K-TR、ERF8-060-05.0-S-DV-K-TR。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-06-25 10:57:20 回复：2026-06-25 10:57:20
