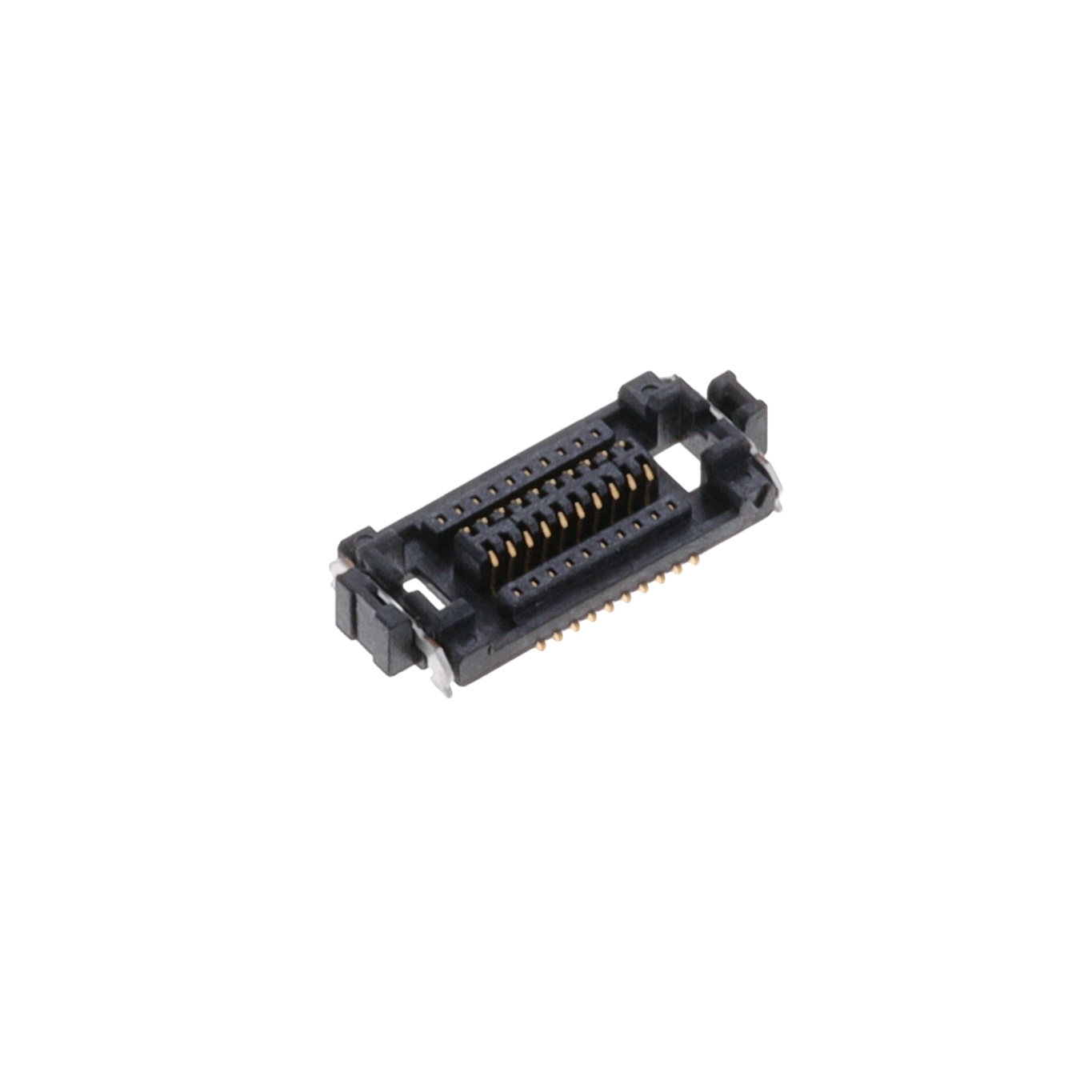

Name: ASP-187091-01
Brand: WORLDPO/沃德披欧
SKU: ASP-187091-01
Price: 21.07 CNY
Availability: InStock

资料下载

下载ASP-187091-01连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册

ASP-187091-01 PDF手册 3D 图纸

制造商型号 WASP-2187091H01

被替代型号

ASP-187091-01

￥21.07 ￥26.07 库存 1510 件

国产替代兼容Samtec 按需定制

引脚间距	0.50mm	产品编码	ASP-187091-01
产品系列	WASPM	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-24
应用说明 ASP-187091-01替代的产品是WASP-2187091H01，ASP系列0.50mm间距2排连接器，总pins为20。连接器类型：插口，中央触点带，针位数：20，间距：0.020"（0.50mm），排数：2，安装类型：表面贴装型，特性：板件导轨，拾放，触头表面处理：镀金，触头表面处理厚度：10.0µin（0.25µm），接合堆叠高度：2mm，2.5mm，板上高度：0.072"（1.83mm）

最新产品

规格参数
图纸系列
常见问题
同系列推荐

ASP-103612-02

ASP-103612-02替代的产品是WASP-2103612H02，ASP系列1.27mm间距6排连接器，总pins为114。连接器类型：母插口阵列，针位数：114，间距：0.050"（1.27mm），排数：6，安装类型：表面贴装型，特性：-，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.130"（3.30mm）

ASP-122952-01

ASP-122952-01替代的产品是WQTH-2X80H01LDAKTR

ASP-122953-01

ASP-122953-01替代的产品是WQSH-2X80H01LDAKTR

ASP-127797-01

ASP-127797-01替代的产品是WASP-2127797H01，ASP系列1.27mm间距4排连接器，总pins为160。连接器类型：公引脚阵列，针位数：160，间距：0.050"（1.27mm），排数：4，安装类型：表面贴装型，特性：板导轨，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.280"（7.10mm）

ASP-129637-13

ASP-129637-13替代的产品是WASP-2129637H13，ASP系列0.64mm间距2排连接器，总pins为52。连接器类型：接头，外罩触点，针位数：52，间距：0.025"（0.64mm），排数：2，安装类型：表面贴装型，特性：板导轨，接地母线（板），触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.327"（8.30mm）

ASP-129646-01

ASP-129646-01替代的产品是WASP-2129646H01，ASP系列0.64mm间距2排连接器，总pins为52。连接器类型：插座，中央带触点，针位数：52，间距：0.025"（0.64mm），排数：2，安装类型：表面贴装型，特性：板导轨，接地母线（板），触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：15.24mm，板上高度：0.356"（9.04mm）

ASP-129646-22

ASP-129646-22替代的产品是WASP-2129646H22，ASP系列0.64mm间距2排连接器，总pins为52。连接器类型：插座，中央带触点，针位数：52，间距：0.025"（0.64mm），排数：2，安装类型：表面贴装型，特性：板件导轨，接地总线（平面），拾放，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.371"（9.42mm）

ASP-134486-01

1.27mm间距，240VAC，2.3A，400Pin，镀金

WilliamHill中文官方网站中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WASPM	类型	针座 / 排针
间距	0.50mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	其它	树脂颜色	黑色 + 镀金(Au)－15μin
电镀	镀金（Au）	电镀厚度	50μin（1.27μm）
包装形式	卷盘	每触点额定电流(Max)(A)	5～10A
导线绝缘直径(mm)	3.80	工作电压(VAC/DC)	500
线径规格(AWG)	28	电路数	20
排数	2

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WASPM系列的ASP-187091-01的连接器，间距是0.50mm，针脚数是20，目前还有现货的，当前库存还有1510个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-24 11:22:18 回复：2026-08-24 11:22:18
Q：你好，这款ASP-187091-01连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为ASP-187091-01连接器是公头。如果要搭配使用的话，该系列与ASPF配对使用，推荐的配套ASPF型号有：ASP-134486-05-RA、ASP-184330-06、ASP-134488-04-RA、ASP-134486-04-RA、ASP-134603-04、ASP-134605-08、ASP-134486-01-RA-K-TR、ASP-134486-05-EM。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-24 11:26:40 回复：2026-08-24 11:26:40
Q：你好，这款ASP-187091-01连接器与ERF8-050-05.0-L-DV-K-TR在间距、电镀厚度、方向有什么区别？

你好，ASP-187091-01与ERF8-050-05.0-L-DV-K-TR这两款连接器在间距、电镀厚度、方向三个参数上均存在差异。其中，ASP-187091-01的间距为0.50mm、电镀厚度为50μin（1.27μm）、方向为直脚 / 直立型；而ERF8-050-05.0-L-DV-K-TR的间距为0.80mm、电镀厚度为100μin（2.54μm）、方向为其它。选型时可根据实际应用场景的安装方向、焊接工艺及材料需求进行区分选择，如需查看这两款连接器的完整规格参数对比，请联系在线客服获取详细资料。

提问：2026-08-24 11:26:39 回复：2026-08-24 11:26:39
