Name: ASP-134488-02
Brand: WORLDPO/沃德披欧
SKU: ASP-134488-02
Price: 166.83 CNY
Availability: InStock

资料下载

下载ASP-134488-02连接器数据手册，PDF文档包含产品概述、功能特性、引脚定义、引脚排列图等信息。

WilliamHill中文官方网站中文产品手册

ASP-134488-02 PDF手册 3D 图纸

制造商型号 WASP-2134488H02

被替代型号

ASP-134488-02

￥166.83 ￥170.82 库存 6867 件

国产替代兼容Samtec 按需定制

引脚间距	1.27mm	产品编码	ASP-134488-02
产品系列	WASPM	在产状态	按需定制
产品分类	板对板连接器	发布时间	2026-08-25

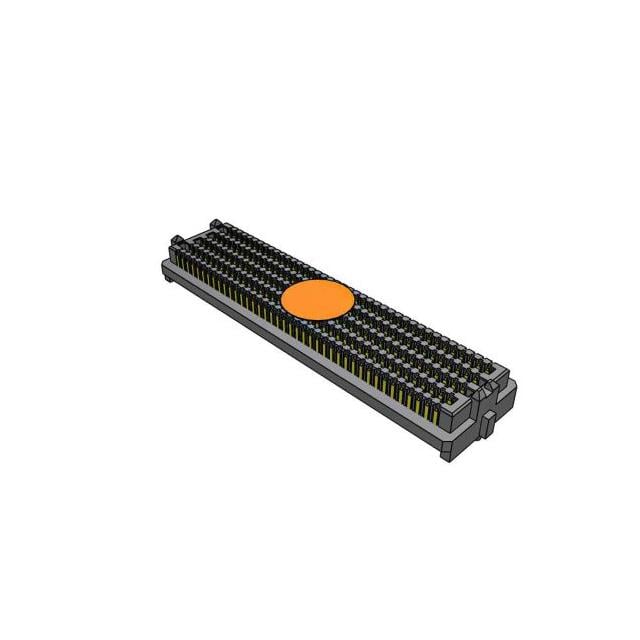

应用说明 ASP-134488-02替代的产品是WASP-2134488H02，ASP系列1.27mm间距10排连接器，总pins为400。连接器类型：公引脚阵列，针位数：400，间距：0.050"（1.27mm），排数：10，安装类型：表面贴装型，特性：VITA 57，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.245"（6.22mm）

最新产品

规格参数
图纸系列
常见问题
同系列推荐

ASP-103612-02

ASP-103612-02替代的产品是WASP-2103612H02，ASP系列1.27mm间距6排连接器，总pins为114。连接器类型：母插口阵列，针位数：114，间距：0.050"（1.27mm），排数：6，安装类型：表面贴装型，特性：-，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.130"（3.30mm）

ASP-122952-01

ASP-122952-01替代的产品是WQTH-2X80H01LDAKTR

ASP-122953-01

ASP-122953-01替代的产品是WQSH-2X80H01LDAKTR

ASP-127797-01

ASP-127797-01替代的产品是WASP-2127797H01，ASP系列1.27mm间距4排连接器，总pins为160。连接器类型：公引脚阵列，针位数：160，间距：0.050"（1.27mm），排数：4，安装类型：表面贴装型，特性：板导轨，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.280"（7.10mm）

ASP-129637-13

ASP-129637-13替代的产品是WASP-2129637H13，ASP系列0.64mm间距2排连接器，总pins为52。连接器类型：接头，外罩触点，针位数：52，间距：0.025"（0.64mm），排数：2，安装类型：表面贴装型，特性：板导轨，接地母线（板），触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.327"（8.30mm）

ASP-129646-01

ASP-129646-01替代的产品是WASP-2129646H01，ASP系列0.64mm间距2排连接器，总pins为52。连接器类型：插座，中央带触点，针位数：52，间距：0.025"（0.64mm），排数：2，安装类型：表面贴装型，特性：板导轨，接地母线（板），触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：15.24mm，板上高度：0.356"（9.04mm）

ASP-129646-22

ASP-129646-22替代的产品是WASP-2129646H22，ASP系列0.64mm间距2排连接器，总pins为52。连接器类型：插座，中央带触点，针位数：52，间距：0.025"（0.64mm），排数：2，安装类型：表面贴装型，特性：板件导轨，接地总线（平面），拾放，触头表面处理：镀金，触头表面处理厚度：30.0µin（0.76µm），接合堆叠高度：-，板上高度：0.371"（9.42mm）

ASP-134486-01

1.27mm间距，240VAC，2.3A，400Pin，镀金

WilliamHill中文官方网站中文产品手册通用产品手册新窗口打开

注：规格参数仅供参考，全系列产品1:1对标Samtec-申泰，可直接咨询在线客服获取型号规格和报价【在线客服】

系列	WASPM	类型	针座 / 排针
间距	1.27mm	端子接口	表面贴装（SMD）
方向	直脚 / 直立型	材料-树脂与阻燃性	其它
运行温度范围	其它	树脂颜色	黄绿色
电镀	镀金（Au）	电镀厚度	2μin（0.051μm）
包装形式	托盘	每触点额定电流(Max)(A)	1～2A
导线绝缘直径(mm)	1.28	工作电压(VAC/DC)	200
线径规格(AWG)	18～26	电路数	400
排数	10

常见问题

Q：你好，这款连接器间距和针脚数分别是多少啊？有现货吗？

你好，这款WASPM系列的ASP-134488-02的连接器，间距是1.27mm，针脚数是400，目前还有现货的，当前库存还有6867个,如果你想更详细的了解这款板对板连接器连接器的规格参数，可以联系我们的技术人员获取规格书和设计图纸

提问：2026-08-25 09:27:33 回复：2026-08-25 09:27:34
Q：你好，这款ASP-134488-02连接器与ASP-208571-01在每触点额定电流(Max)(A)、排数、电镀厚度有什么区别？

你好，ASP-134488-02与ASP-208571-01这两款连接器在每触点额定电流(Max)(A)、排数、电镀厚度三个参数上均存在差异。其中，ASP-134488-02的每触点额定电流(Max)(A)为1～2A、排数为10、电镀厚度为2μin（0.051μm）；而ASP-208571-01的每触点额定电流(Max)(A)为2～3A、排数为14、电镀厚度为10μin（0.254μm）。选型时可根据实际应用场景的安装方向、焊接工艺及材料需求进行区分选择，如需查看这两款连接器的完整规格参数对比，请联系在线客服获取详细资料。

提问：2026-08-25 09:28:42 回复：2026-08-25 09:28:42
Q：你好，这款ASP-134488-02连接器是公头还是母头，配套使用的连接器有哪些型号？

你好，这款型号为ASP-134488-02连接器是公头。如果要搭配使用的话，该系列与ASPF配对使用，推荐的配套ASPF型号有：ASP-134486-01、ASP-134486-07、ASP-134488-09-RA、ASP-134488-03-RA、ASP-134602-09、ASP-134604-02、ASP-134486-04-EM、ASP-134603-07。您可以在本站搜索以上型号获取详细参数和库存信息。

提问：2026-08-25 09:28:26 回复：2026-08-25 09:28:26
